Втулки прицепного пальца мотоблока 180N/195N, пара AMG

Втулки прицепного пальца для мотоблока 180N/195N — пара деталей для соединения сцепки с пальцем. Они образуют посадочную поверхность вокруг пальца и помогают ограничить поперечный люфт в соединении. От состояния этой посадки зависит, насколько плотно соединяются детали сцепки и появляются ли удары при изменении нагрузки. Втулки заменяют при выработке отверстий, повреждении корпуса или бортиков.

Конструкция и назначение

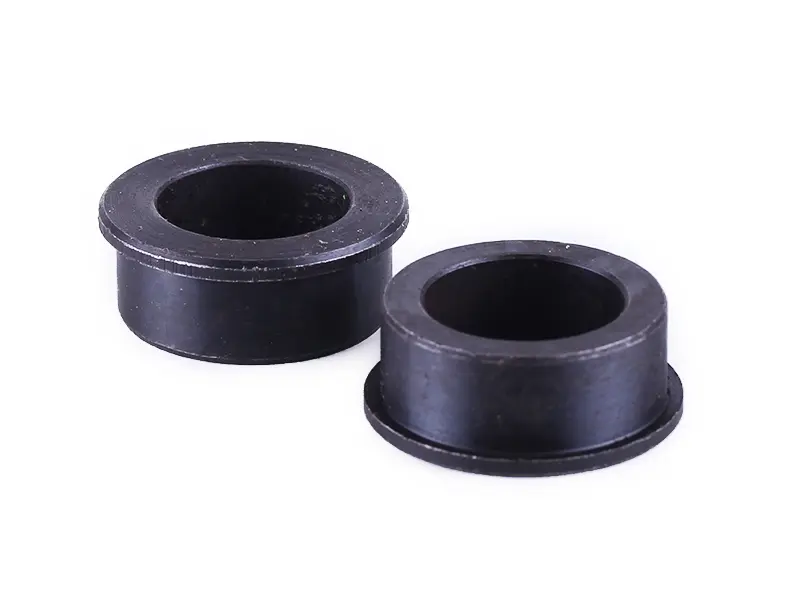

Каждая втулка имеет цилиндрический корпус, сквозное отверстие и кольцевой бортик с одного торца. Корпус входит в посадочное отверстие сцепки, а бортик задаёт положение по глубине и служит торцевым упором. При подборе имеет значение вся геометрия: даже близкие по наружному диаметру втулки могут отличаться длиной, отверстием под палец и толщиной бортика. Эти различия влияют на посадку и возможность правильно собрать соединение.

Когда нужна замена

Повод проверить втулки — заметное поперечное перемещение пальца, стук при трогании и смене направления нагрузки, неравномерная выработка по окружности отверстия. После разборки осматривают внутреннюю поверхность, края и бортик: трещины, сколы и овальность требуют внимания. Люфт может появляться также из-за износа самого пальца или отверстий сцепки. Если заменить только втулки, оставив сильно изношенные сопряжённые детали, плотность соединения не восстановится.

Что сверить при подборе

Сравнивайте новую пару со снятыми втулками и местом их установки. Нужны внутренний и наружный диаметры, длина цилиндрической части, наружный диаметр и толщина бортика. Отдельно проверьте диаметр пальца на участках контакта: изношенное место может быть заметно тоньше остальной части. Размер расточенного износом отверстия старой втулки нельзя принимать за номинальный размер новой. Учитывайте состояние посадочного места и предусмотренный конструкцией зазор.

Бортик должен помещаться между соседними деталями, а длина корпуса — соответствовать глубине посадки. Слишком длинная втулка или избыточно толстый бортик могут мешать сборке и фиксации пальца. Недостаточная длина уменьшает площадь опоры. Слишком свободная наружная посадка позволяет втулке смещаться, а неверно подобранное отверстие под палец приводит к люфту либо затрудняет необходимое движение соединения.

Установка и проверка

Перед разборкой разгрузите сцепку и надёжно поддержите соединённые части, чтобы после извлечения пальца они не сместились. Запомните расположение бортиков, шайб и фиксаторов. Снимите удерживающие детали, извлеките палец и удалите старые втулки подходящим инструментом, не повреждая края посадочных отверстий. Очистите посадочные поверхности и проверьте их на задиры, трещины и выработку. Повреждённое посадочное место сначала требует восстановления.

Устанавливайте втулки без перекоса, с опорой и направлением усилия, соответствующими конструкции сцепки. Не пытайтесь устранять несовпадение размеров ударами по бортику или стягиванием соединения. Осмотрите палец, шайбы и удерживающий фиксатор; изношенные и повреждённые детали замените. Смазку применяйте по требованиям к конкретной сцепке. После сборки проверьте полную посадку втулок, фиксацию пальца и предусмотренную подвижность без закусывания. При появлении стука или смещения втулок соединение нужно повторно осмотреть.
