Втулка электростартера мотоблока 190N AMG

Втулка электростартера мотоблока 190N AMG предназначена для ремонта механизма запуска двигателя. Она служит опорой вращающейся детали стартера и помогает удерживать её в правильном положении. При износе втулки зазор в соединении увеличивается: появляется люфт, нарушается соосность, вращение может сопровождаться шумом и задеванием соседних деталей. Замена изношенной опоры позволяет восстановить посадку, если сопряжённые поверхности сохранили исправное состояние.

Конструкция и причины замены

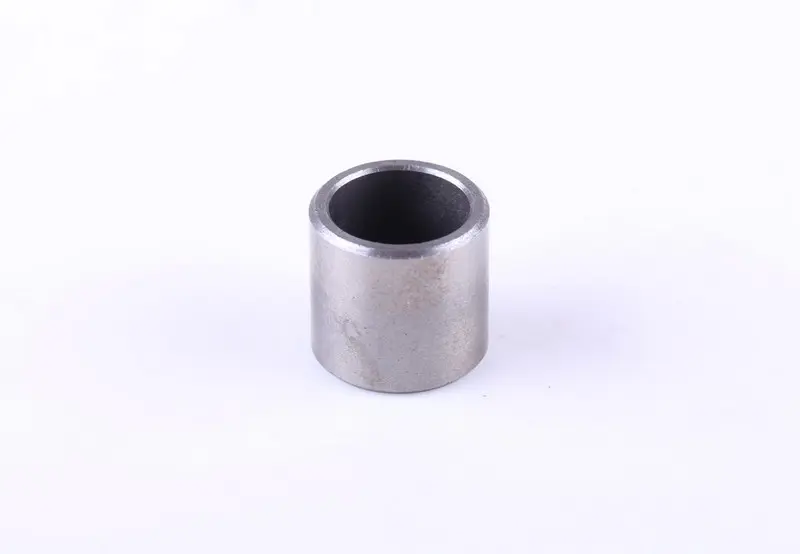

Втулка имеет цилиндрическую форму с центральным отверстием, ровной наружной поверхностью и кольцевыми торцами. При подборе такой детали имеют значение обе посадочные поверхности: наружная сопрягается с гнездом, а внутренняя — с установленной в ней деталью. Совпадения общей формы недостаточно: даже небольшое отличие в посадке способно вызвать тугое вращение либо оставить лишний зазор.

Поводом для проверки служат поперечный люфт, неравномерное вращение и посторонний механический шум при запуске. После разборки оценивают внутреннюю поверхность втулки: глубокие задиры, выраженная выработка и овальность указывают на необходимость замены. Подобные симптомы бывают и при других неисправностях стартера, поэтому состояние опоры проверяют непосредственно, а не определяют только по звуку.

Что сверить при подборе

Ориентируйтесь на снятую втулку и место её установки в конкретном стартере. Сопоставьте наружный и внутренний диаметры, длину, форму торцов и наличие фасок. Длину удобно проверить штангенциркулем, а посадочные диаметры — измерительным инструментом, который позволяет оценить требуемую точность соединения. Изношенное отверстие нельзя принимать за номинальный размер: учитывайте также диаметр сопряжённой детали и ремонтные данные стартера.

Проверьте глубину гнезда и положение торцов относительно соседних деталей. Слишком длинная втулка может мешать сборке или ограничивать перемещение, слишком короткая — изменить площадь опоры. Чрезмерно плотная внутренняя посадка затрудняет вращение, свободная оставляет люфт. Если втулка свободно двигается в гнезде, проверьте само гнездо: замена только втулки не устраняет повреждение корпуса.

Установка и проверка

Работу выполняют при отключённом питании стартера. До извлечения старой втулки фиксируют её глубину и положение. Деталь снимают подходящим инструментом, не повреждая стенки посадочного отверстия. Гнездо очищают от загрязнений и остатков износа, проверяют на трещины, задиры и разбитую посадку. Одновременно осматривают сопряжённую шейку и другие опоры стартера: повреждённая поверхность быстро изнашивает новую втулку.

Если предусмотрена запрессовка, втулку устанавливают ровно, с поддержкой корпуса и оправкой подходящего диаметра. Усилие прикладывают равномерно к торцу, не заминают край и не проталкивают деталь с перекосом. Смазку и необходимость обработки отверстия после установки определяют по требованиям конкретного стартера. После сборки проверяют свободное вращение, отсутствие заеданий и недопустимого люфта. Только затем подключают питание и проверяют работу при запуске.
