Втулка шестерни задней передачи КПП Mini AMG

Втулка шестерни задней передачи КПП Mini AMG предназначена для ремонта посадки шестерни в коробке переключения передач. Втулка служит опорой в сопряжении деталей и помогает сохранять их взаимное положение при работе механизма. Износ такой опоры увеличивает зазор: шестерня получает лишнюю свободу перемещения, а нагрузка на контактирующие поверхности распределяется неравномерно. При ремонте задней передачи состояние втулки проверяют вместе с посадочными поверхностями шестерни и вала.

Конструкция и посадка

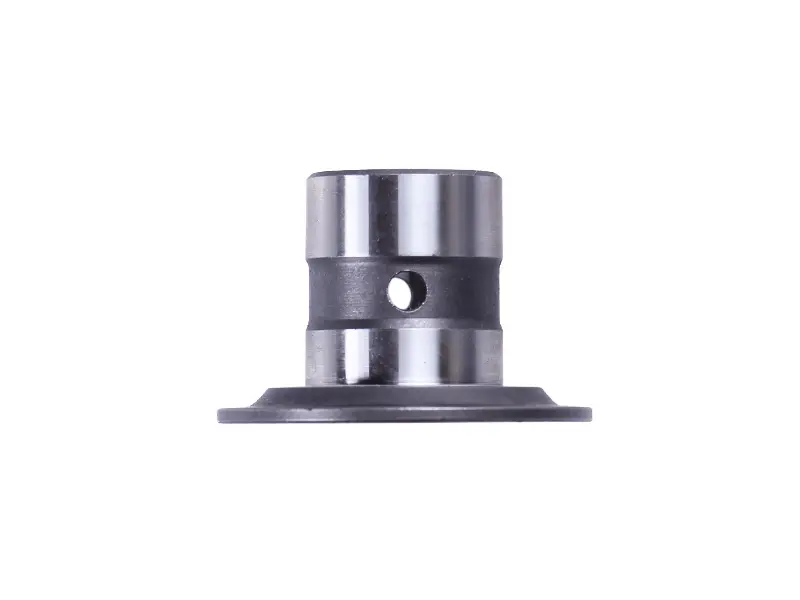

Деталь имеет ступенчатую цилиндрическую форму, широкий опорный буртик у основания и поперечное отверстие в боковой стенке. Наружные участки различаются по диаметру, поэтому при подборе важен весь профиль втулки, а не только один замер. Буртик задаёт упор в сопряжении, и его положение должно соответствовать снятой детали. Расположение бокового отверстия также сверяют: произвольно менять ориентацию втулки при сборке нельзя.

Когда нужна замена

Поводом для проверки служат заметный люфт шестерни, задиры, выработка ступенькой, овальность отверстия или повреждение буртика. Шум при работе задней передачи тоже требует осмотра, но сам по себе ещё не указывает именно на втулку. Похожие проявления бывают при повреждении зубьев, износе подшипников и других опор. После разборки деталь очищают и оценивают поверхности по всей окружности: локальная выработка может быть незаметна с одной стороны.

Что сверить при подборе

• Внутренний диаметр и состояние поверхности, с которой втулка сопрягается на валу.
• Наружные диаметры всех ступеней и длину каждого посадочного участка.
• Общую высоту, диаметр и толщину опорного буртика.
• Диаметр бокового отверстия, его положение относительно буртика и соответствие каналам или отверстиям сопряжённых деталей.
• Форму переходов между ступенями и посадку в шестерне.

Обозначение Mini используют вместе с проверкой снятой втулки и устройства конкретной КПП. Одного совпадения названия недостаточно, если отличаются ступени, буртик или расположение отверстия. Сильно изношенную поверхность нельзя брать за единственный размерный ориентир: замеры сопоставляют с неповреждёнными участками и ремонтными требованиями коробки. Слишком свободная посадка оставит люфт, а чрезмерно плотная может вызвать заедание и повреждение сопряжения.

Установка и проверка

При замене сохраняют порядок расположения шестерни, шайб и фиксаторов, предусмотренных конструкцией КПП. Посадочные поверхности очищают от загрязнений и частиц износа, проверяют на заусенцы и повреждения. Если втулка устанавливается с натягом, усилие прикладывают подходящей оправкой без перекоса; не забивают деталь ударами по краю буртика. Способ установки и смазку выбирают по требованиям конкретной коробки, сохраняя предусмотренное положение отверстий.

Одновременно осматривают вал, посадку шестерни, упорные шайбы и удерживающие детали. Повреждённые сопряжённые поверхности могут быстро испортить новую втулку, поэтому одной её замены бывает недостаточно. После сборки проверяют предусмотренную подвижность шестерни, отсутствие заеданий и осевой зазор по требованиям КПП. Если механизм вращается туго или сохраняет лишний люфт, причину устраняют до работы под нагрузкой.
