Втулка промежуточной шестерни TY295 AMG

Втулка промежуточной шестерни TY295 AMG служит опорой для вращения шестерни на оси и помогает сохранять её положение относительно соседних деталей. От состояния этой опоры зависит ровность вращения и правильность зацепления зубьев. Втулку меняют при износе посадки, повреждении поверхности скольжения или восстановлении механизма, в котором шестерня получила заметный люфт.

Конструкция и назначение

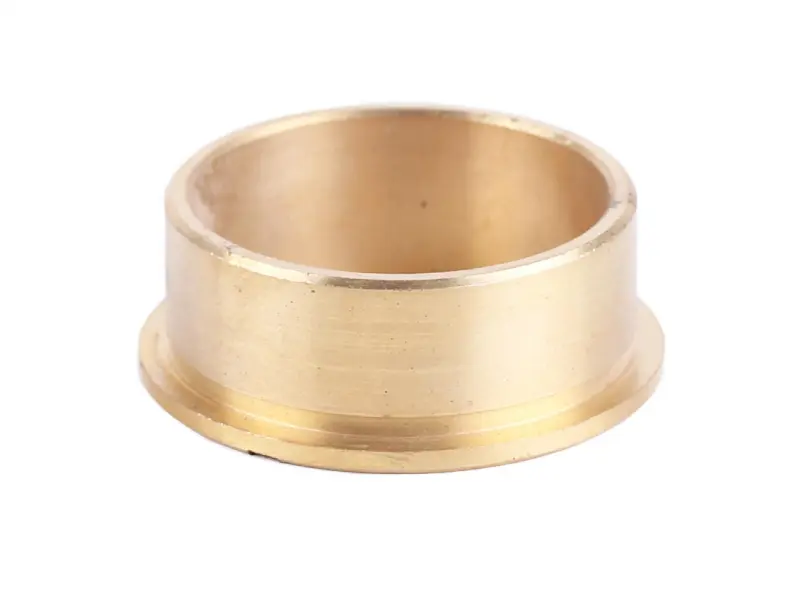

Деталь имеет форму короткой цилиндрической втулки со сквозным отверстием и кольцевым буртиком с одной стороны. Цилиндрическая часть образует опорную поверхность, а буртик задаёт упор при посадке. При подборе учитывают обе части: совпадения только диаметра отверстия недостаточно. Слишком высокий или толстый буртик может изменить положение шестерни, а неподходящая длина корпуса — помешать правильной сборке.

Когда нужна замена

Повод проверить втулку — увеличенный радиальный люфт шестерни, неравномерное вращение, стук или повышенный шум в механизме. После разборки обращают внимание на задиры, глубокие риски, овальность отверстия и повреждения буртика. Такие признаки могут появляться при недостатке смазки, попадании абразивных частиц или износе оси. Один лишь шум не определяет причину неисправности: вместе со втулкой проверяют сопряжённые поверхности и зубья шестерни.

Что сверить при подборе

Снятую втулку сравнивают с новой по внутреннему и наружному диаметрам, длине цилиндрической части, диаметру и толщине буртика. Также проверяют форму торцов, переход возле буртика и наличие отверстий либо канавок, если они предусмотрены в снятой детали. Изношенное отверстие не стоит принимать за точный образец размера: измерения сопоставляют с состоянием оси и требованиями к посадке в механизме.

Проверьте и гнездо в шестерне. Если прежняя втулка проворачивалась в нём, наружная посадочная поверхность могла пострадать, и одной замены втулки будет недостаточно. Выработка на оси также может сохранить люфт после ремонта. При разборке осматривают упорные шайбы и фиксаторы, если они есть в конструкции; повреждённые детали заменяют, чтобы новая опора работала с исправными сопряжениями.

Особенности установки

До снятия старой втулки отмечают сторону расположения буртика и положение деталей, ограничивающих осевое перемещение шестерни. Посадочные поверхности очищают от загрязнений и проверяют на заусенцы. Если предусмотрена запрессовка, используют подходящую оправку и опору, вводят втулку без перекоса и не бьют по тонкой кромке. При наличии каналов смазки сохраняют их совмещение. Смазку и необходимость окончательной обработки отверстия определяют по требованиям к сборке механизма.

После установки проверяют посадку, свободное вращение шестерни и предусмотренные зазоры. Тугое вращение нельзя устранять затяжкой крепежа или принудительной приработкой: сначала находят причину перекоса либо заедания. Чрезмерный зазор оставляет ударные нагрузки и ускоряет износ сопряжений, а слишком плотная посадка по оси вызывает нагрев и затрудняет вращение. Правильно подобранная втулка должна восстановить опору шестерни без нарушения её положения в зацеплении.
