Кронштейн панели приборов Yamaha YBR125

Кронштейн панели приборов Yamaha YBR125

Кронштейн предназначен для установки и фиксации приборного блока в передней части мотоцикла Yamaha YBR125. Это несущая деталь крепления, а не наружный декоративный корпус спидометра. Она соединяет панель приборов с предусмотренными на мотоцикле точками монтажа и задает ее положение относительно руля и передней облицовки. Деталь подходит для ремонта после повреждения штатного держателя, появления люфта приборов или разборки передней части мотоцикла.

Конструкция и назначение

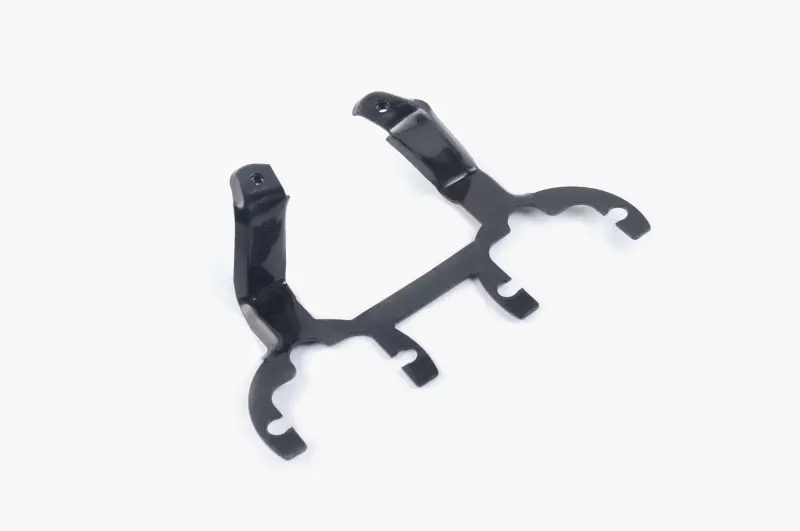

Черный кронштейн выполнен в виде разветвленной рамки с двумя поднятыми крепежными площадками. На площадках предусмотрены отверстия под установочный крепеж. В нижней части расположены фигурные опорные участки и зацепы, участвующие в размещении приборного блока. Такая конфигурация распределяет точки крепления по обеим сторонам панели и помогает удерживать ее в заданном положении.

Исправный держатель особенно важен после падения, удара в переднюю часть или неаккуратного демонтажа приборов. Деформированный кронштейн может сместить панель, нарушить совмещение отверстий и создать напряжение в местах крепления. Замена требуется также при трещинах, сломанных ушках, вытянутых отверстиях либо постоянном люфте, который невозможно устранить правильной затяжкой штатных соединений.

Что проверить при подборе

• Модель мотоцикла: товар заявлен для Yamaha YBR125.
• Исполнение приборов: у YBR125 разных годов и рынков встречаются отличающиеся приборные блоки и каталожные номера держателей.
• Геометрию детали: сравните общую форму рамки, расположение двух верхних площадок, фигурных опор и нижних зацепов со снятым кронштейном.
• Точки монтажа: количество отверстий, расстояния между ними, направление изгибов и высота площадок должны соответствовать штатной детали.
• Соседние компоненты: до установки проверьте взаимное положение панели, передней облицовки, жгута проводов и троса спидометра, если он предусмотрен конкретной версией мотоцикла.

Одного обозначения YBR125 недостаточно для безошибочного выбора: в каталогах этой модели встречаются разные варианты кронштейна панели приборов. Перед заказом сопоставьте деталь со старым держателем и учитывайте год выпуска, модификацию и рынок исполнения мотоцикла. Особенно внимательно сравните форму боковых участков и положение монтажных отверстий — эти признаки определяют, совместится ли кронштейн с конкретной панелью без переделки.

Установка при ремонте

Перед монтажом снимают элементы, перекрывающие доступ к приборному блоку, освобождают панель и демонтируют поврежденный держатель. Одновременно стоит осмотреть крепеж, втулки и резиновые опоры, если они применены в конкретной комплектации: изношенные сопутствующие детали могут оставлять люфт даже после замены кронштейна. Новый держатель сначала совмещают со всеми штатными точками без принудительного изгиба, затем проверяют положение приборов и только после этого окончательно фиксируют соединения.

Проводку и тросы следует уложить по штатной траектории, не зажимая их между рамкой и корпусом панели. После сборки проверьте, что приборный блок расположен ровно, не касается подвижных деталей рулевого управления и сохраняет устойчивое положение при повороте руля. Такой порядок помогает сразу выявить ошибку подбора, перекос креплений или повреждение соседних деталей, оставшееся после удара.

Кронштейн подойдет для восстановления штатного размещения панели приборов Yamaha YBR125 при условии совпадения конкретного исполнения. Главные критерии выбора — конфигурация рамки, расположение отверстий и опор, а также соответствие демонтированной детали, а не только название модели мотоцикла.
