Подножка стояночная боковая Shineray XY200GY-9А AMG

Боковая стояночная подножка Shineray XY200GY-9А AMG служит опорой мотоцикла во время стоянки. В разложенном положении она удерживает технику с наклоном в сторону, а перед движением складывается к раме. От состояния подножки и её крепления зависит, насколько устойчиво мотоцикл стоит и остаётся ли опора в убранном положении при езде. Деталь нужна при замене погнутой, повреждённой или изношенной штатной подножки.

Конструкция и работа

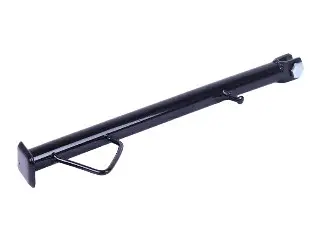

Подножка чёрная, с длинной стойкой, плоской опорной площадкой на нижнем конце и крепёжной частью на верхнем. Сбоку предусмотрена петля, за которую удобно поддевать подножку обувью при раскладывании. На стойке также есть выступ для зацепления пружины. Нижняя площадка принимает нагрузку при стоянке, верхнее крепление позволяет подножке поворачиваться, а пружина удерживает её в предусмотренном конструкцией положении.

Даже исправная опора требует подходящей поверхности: на рыхлом грунте или мягком покрытии площадка может проваливаться. Подножка предназначена для стоянки мотоцикла; использовать её как рычаг для подъёма техники или опору при работе с вывешенными колёсами не стоит. Дополнительная нагрузка способна деформировать стойку и повредить место крепления.

Когда требуется замена

Повод осмотреть подножку — изменившийся наклон мотоцикла, заметный боковой люфт, заедание при складывании, деформация площадки или трещины возле соединений. После падения стойка может погнуться, из-за чего опора касается земли не всей площадкой либо мешает соседним деталям в сложенном положении. Если подножка самопроизвольно опускается, проверьте также пружину и её зацепы: замена одной стойки не устраняет неисправность удерживающего механизма.

Что сверить при подборе

Сопоставьте новую деталь со снятой: общую длину от крепления до опорной площадки, форму и изгиб стойки, устройство верхнего крепления, расположение отверстия под ось или болт. Проверьте ширину посадочной части, положение зацепа пружины и петли для ноги. Эти особенности определяют, как подножка встанет на кронштейн, насколько свободно будет складываться и какой наклон получит мотоцикл на стоянке.

Слишком длинная опора оставляет мотоцикл близко к вертикальному положению, слишком короткая увеличивает наклон и затрудняет его подъём. Несовпадение крепления вызывает люфт или зажим шарнира, а неверное положение зацепа нарушает работу пружины. Ориентируйтесь на геометрию снятой детали и состояние штатного кронштейна; погнутый кронштейн нужно исправить до установки новой подножки.

Установка и проверка

Перед снятием надёжно закрепите мотоцикл на отдельной устойчивой опоре и разгрузите подножку. Осторожно отсоедините натянутую пружину, снимите крепёж и старую деталь. Осмотрите ось или болт, посадочные отверстия, упоры поворота и места зацепления пружины. Изношенный крепёж, растянутую пружину и повреждённые удерживающие детали заменяют по состоянию. Очистите шарнир и выполните смазку и затяжку по требованиям обслуживания мотоцикла.

После сборки несколько раз разложите и уберите подножку: она должна двигаться без закусывания, доходить до упора и удерживаться в сложенном положении. Убедитесь, что стойка и петля не задевают соседние детали. Затем на твёрдой ровной поверхности, придерживая мотоцикл, плавно перенесите нагрузку на опору и проверьте наклон, прилегание площадки и отсутствие чрезмерного люфта.
