Втулка цапфы Xingtai 120/220 AMG

Втулка цапфы Xingtai 120/220 AMG служит опорой для цапфы и помогает сохранять её положение в сопряжении. От состояния этой детали зависит зазор между подвижными поверхностями: изношенная втулка допускает лишнее перемещение, а слишком тесная посадка мешает свободному движению. Её меняют при ремонте опоры, когда износ уже нельзя устранить предусмотренной для механизма регулировкой.

Конструкция и причины замены

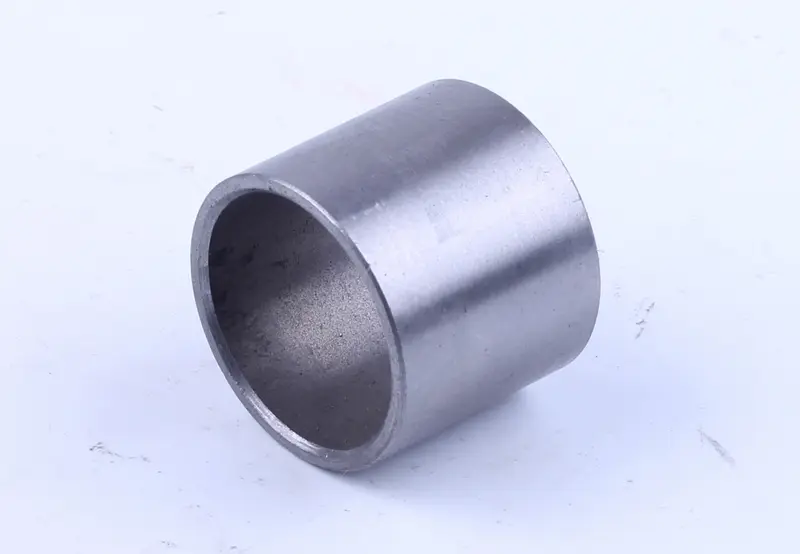

Деталь имеет форму полой цилиндрической втулки с открытыми торцами, без выступающего фланца. Наружная поверхность служит для посадки в отверстие корпуса, внутренняя образует сопряжение с цапфой. При подборе важна геометрия обеих поверхностей: совпадения только внутреннего диаметра недостаточно, чтобы восстановить правильную посадку.

Повод проверить втулку — увеличившийся люфт, стук при перемене нагрузки, неравномерное движение цапфы или затруднение её поворота. После разборки обращают внимание на задиры, выработку с одной стороны и овальность отверстия. Такие повреждения могут возникать из-за загрязнения сопряжения, недостаточного смазывания или работы с перекосом. Сам по себе стук ещё не доказывает износ втулки: необходимо проверить и соседние соединения.

Что сверить при подборе

Сравните снятую деталь с новой по наружному и внутреннему диаметрам, длине и форме торцов. Проверьте наличие фасок, отверстий и канавок у старой втулки, а также их расположение, если они предусмотрены конструкцией опоры. Разница в длине может повлиять на положение соседних деталей, а неподходящий наружный диаметр — привести к ослаблению посадки или повреждению корпуса при монтаже.

Изношенное отверстие старой втулки нельзя принимать за точный размер новой. Измерьте цапфу в зоне контакта и проверьте посадочное отверстие корпуса. Замеры в нескольких направлениях помогают обнаружить овальность и неравномерную выработку. Если на цапфе образовалась ступенька или корпус перестал удерживать втулку, одной заменой втулки правильный зазор не восстановить.

Замена и проверка сопряжения

Перед разборкой разгрузите опору и надёжно зафиксируйте технику. Запомните положение снятой втулки и последовательность расположения соседних деталей. Старую втулку извлекают подходящим съёмником или оправкой, опирая корпус так, чтобы не деформировать его. Затем очищают посадочное место, убирают загрязнения и проверяют кромки на заусенцы, способные перекосить новую деталь.

При установке выдерживают соосность и передают усилие через оправку подходящего диаметра. Удары непосредственно по кромке могут замять торец и сузить отверстие. Если в опоре есть каналы подачи смазки, их проход должен сохраняться после сборки. Необходимость окончательной обработки отверстия и рабочий зазор определяют по требованиям к конкретному сопряжению; тугой ход нельзя устранять принудительным проворачиванием цапфы.

Одновременно осмотрите контактную поверхность цапфы, уплотнения, шайбы и крепёж, если они входят в эту опору. Повреждённые уплотнения и изношенные сопряжённые детали могут быстро вывести новую втулку из строя. После сборки проверьте свободу движения, отсутствие заедания и избыточного люфта. Смазку применяют согласно требованиям механизма, а при сохраняющемся стуке или перекосе сначала устраняют причину, затем возвращают технику к работе.
