Втулка цапфы Jinma 240/244 AMG

Втулка цапфы Jinma 240/244 AMG нужна при восстановлении посадки цапфы и устранении зазора, вызванного износом втулки. Она образует опорную поверхность между цапфой и сопряжённой деталью, помогает сохранять правильное взаимное положение деталей и воспринимать нагрузку в соединении. Замена имеет смысл, когда изношена именно втулка: повреждение самой цапфы или её посадочного места требует отдельного решения.

Конструкция и назначение

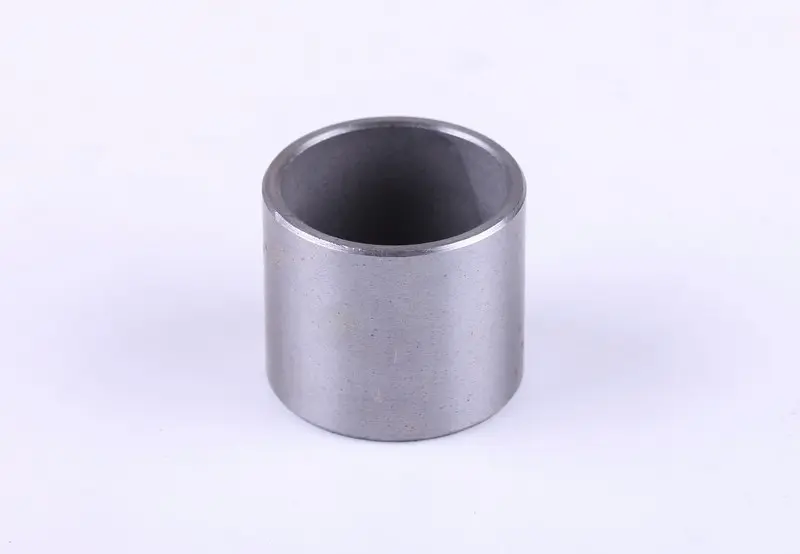

Деталь выполнена в форме полого цилиндра со сквозным отверстием и ровной наружной поверхностью, без выступающего фланца. Внутренняя поверхность сопрягается с цапфой, наружная устанавливается в посадочное отверстие. Для такой втулки важны оба диаметра и длина: они определяют посадку, зазор в соединении и положение торцов после сборки. Простого сходства формы для правильного подбора недостаточно.

Когда втулку меняют

Повод проверить соединение — увеличенный люфт, стук при смене нагрузки или движение цапфы с перекосом. После разборки на износ могут указывать задиры, выработка, овальность отверстия и неравномерные следы контакта. Ускоряют износ загрязнения, недостаток смазки там, где она предусмотрена конструкцией, и работа с нарушенной посадкой. По одному стуку причину не определяют: сначала проверяют, между какими деталями появился зазор.

Что сверить при подборе

Сравните снятую втулку с заменой по наружному и внутреннему диаметрам, общей длине, форме торцов и наличию бурта. Если старая деталь имеет отверстия или канавки для смазки, их расположение также должно соответствовать конструкции соединения. Изношенное отверстие нельзя считать точным образцом требуемого размера: измеряйте цапфу и посадочное место, а допустимые размеры и зазоры сверяйте с документацией на конкретное исполнение техники.

Проверьте поверхность цапфы по всей зоне контакта. Глубокие риски, ступенька от выработки или потеря круглой формы могут оставить люфт даже с новой втулкой. Ослабленное либо повреждённое посадочное отверстие тоже не исправляется одной заменой. Ошибка по длине способна изменить положение сопряжённых деталей, слишком тесное сопряжение — затруднить движение, а чрезмерный зазор — сохранить стук и ускорить повторный износ.

Установка и проверка

Перед разборкой зафиксируйте технику и разгрузите соединение. Запомните глубину и положение старой втулки, затем извлеките её подходящей оправкой, не повреждая посадочное отверстие. Удалите загрязнения и заусенцы, осмотрите кромки и прилегающие поверхности. Если конструкцией предусмотрена запрессовка, устанавливайте новую втулку соосно, прикладывая усилие через подходящую оправку к торцу. Перекос и удары прямо по кромке могут деформировать деталь и повредить посадку.

После установки проверьте внутренний размер втулки: при запрессовке он может измениться. Необходимость окончательной обработки определяют по требованиям к соединению. Одновременно осмотрите предусмотренные конструкцией уплотнения, пыльники, упорные шайбы и крепёж; повреждённые детали замените. При сборке используйте установленный для соединения способ смазывания и затяжки. В завершение убедитесь, что цапфа движется без заеданий и недопустимого люфта, а втулка сохраняет своё положение.
