Втулка промежуточного вала передняя DongFeng 354/404 AMG

Передняя втулка промежуточного вала DongFeng 354/404 AMG предназначена для замены соответствующей детали при ремонте механизма. Промежуточный вал передаёт вращение между связанными частями передачи, а состояние его посадок влияет на точность взаимного положения деталей. При подборе втулки нужно учитывать именно переднее расположение: детали одного вала могут различаться по размерам и назначению.

Конструкция и причины замены

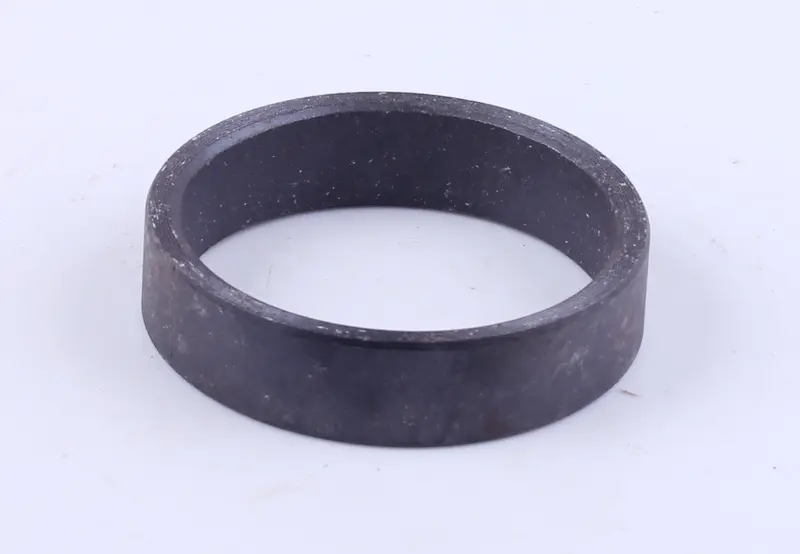

Втулка имеет форму короткого цилиндрического кольца со сквозным отверстием и ровным наружным контуром. Для такой детали важны состояние внутренней и наружной поверхностей, геометрия отверстия и сохранность торцов. Повреждение посадочных поверхностей может нарушить сопряжение с соседними деталями, поэтому при разборке проверяют не только наличие трещин, но и следы выработки, задиры, овальность и деформацию.

Поводом для проверки служат увеличившийся люфт вала, посторонний шум и следы перекоса в сопряжении. Эти признаки сами по себе не доказывают неисправность втулки: похожие симптомы бывают при износе соседних опор и посадочных мест. Решение о замене принимают после разборки и осмотра. Глубокие борозды, сколы кромок, трещины или заметное изменение формы требуют особенно внимательной оценки детали и поверхностей, с которыми она соприкасается.

Что сверить при подборе

Сопоставьте снятую втулку с заменой по внутреннему и наружному диаметрам, осевой длине и форме торцов. Отдельно проверьте фаски, уступы, канавки и отверстия, если они предусмотрены конструкцией снятой детали. Даже небольшое различие по длине может изменить положение соседних деталей, а неверный диаметр — привести к чрезмерному натягу либо свободной посадке. Одного совпадения общего вида для выбора недостаточно.

Измеряйте очищенную деталь в нескольких местах: изношенное отверстие может быть овальным, а его размер у края и в середине — различаться. Поэтому размеры старой втулки полезно сопоставить с посадочным местом и ремонтными данными механизма. Уточните расположение детали по схеме сборки и сохраните порядок снятых шайб, колец и других прилегающих деталей. Это помогает избежать ошибки, когда рядом стоят внешне близкие по форме втулки.

Установка и проверка

Перед сборкой очистите посадочное место от загрязнений и осмотрите вал, прилегающие торцы и соседние опоры. Задиры, заусенцы или выработка на сопрягаемой поверхности могут помешать правильной посадке и быстро повредить новую втулку. Повреждённые уплотнения и стопорные детали, если они входят в это соединение, также проверяют и заменяют по состоянию. Простая замена втулки не устранит люфт, вызванный износом самого посадочного места.

Способ монтажа выбирают по устройству соединения. Если требуется запрессовка, втулку заводят без перекоса подходящей оправкой, не повреждая кромки прямыми ударами. Не пытайтесь компенсировать несовпадение размеров дополнительным усилием или случайной подгонкой. Смазку, посадку и допустимые зазоры соблюдают по требованиям механизма. После сборки проверяют правильность положения деталей, свободное вращение вала и отсутствие заеданий; обнаруженный перекос или ненормальный люфт устраняют до работы под нагрузкой.
