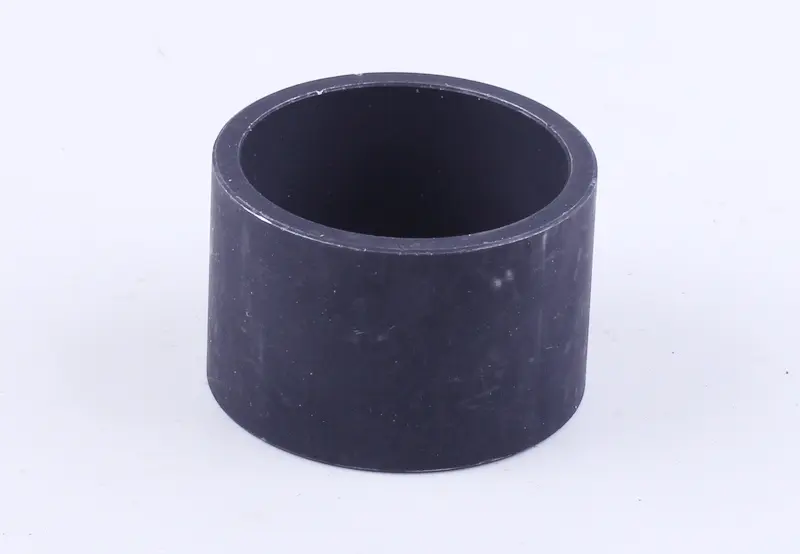

Втулка промежуточного вала задняя DongFeng 354/404 AMG

Задняя втулка промежуточного вала DongFeng 354/404 AMG предназначена для замены втулки в заднем сопряжении промежуточного вала. Такая деталь участвует в его опоре и сохранении правильного положения относительно сопряжённых деталей. От состояния втулки зависит зазор в соединении: при выработке вал получает лишнюю свободу перемещения, а нагрузка на соседние поверхности становится неравномерной.

Конструкция и причины замены

Втулка имеет форму короткой полой цилиндрической детали без выступающего фланца. Наружная поверхность сопрягается с посадочным местом, внутренняя — с ответной деталью. Поэтому при подборе одинаково важны оба диаметра и длина. Совпадение только наружного размера ещё не означает, что соединение после сборки будет работать правильно.

Поводом проверить втулку служат увеличенный люфт, стук и следы неравномерного контакта при разборке. На снятой детали ищут задиры, овальность отверстия, выработку по краям, трещины и повреждения торцов. Эти признаки оценивают вместе с состоянием вала и посадочного места: шум сам по себе не позволяет определить, какая именно деталь изношена.

Что сверить при подборе

Сравните втулку со снятой задней деталью и схемой конкретного механизма. Уточните место установки, наружный и внутренний диаметры, общую длину, форму торцов и кромок. Если в штатном соединении предусмотрены отверстия или канавки для смазки, их расположение также должно соответствовать конструкции. Заднее расположение нельзя заменять подбором похожей втулки из другого сопряжения.

Изношенная деталь удобна как образец формы, но её размеры могут отличаться от первоначальных. Особенно это касается внутреннего отверстия и участков с заметной выработкой. Для проверки посадки сопоставляют размеры втулки, ответной поверхности вала и гнезда; допустимые зазоры и натяг берут из документации на механизм. Слишком свободная посадка сохраняет люфт, а чрезмерно плотное сопряжение может затруднить движение и вызвать ускоренный износ.

Установка и проверка

При разборке запомните глубину и ориентацию установки старой втулки, расположение соседних шайб и фиксаторов, если они предусмотрены. После извлечения очистите посадочное место от загрязнений и остатков износа, проверьте кромки на заусенцы. Осмотрите ответную поверхность вала: глубокие риски или выраженная выработка требуют устранения причины, иначе новая втулка быстро получит такие же повреждения.

Способ установки выбирают по конструкции соединения. Если предусмотрена запрессовка, используйте подходящую оправку, обеспечивающую ровную передачу усилия без перекоса и повреждения торца. Не подгоняйте деталь ударами по кромке. При наличии смазочных каналов сохраните их совмещение, а смазку применяйте согласно требованиям механизма.

Одновременно проверьте соседние опоры, уплотнения и стопорные детали, если они есть в этом соединении. Повреждённые детали заменяют по состоянию. После сборки убедитесь, что вал движется без заеданий, фиксаторы установлены на свои места, а зазор соответствует требованиям. Проверка сопряжения помогает избежать повторной разборки из-за сохранившегося люфта или перекоса.
