Крестовина муфты сцепления FORESTER для бензопилы Stihl MS 180

Крестовина муфты сцепления FORESTER для Stihl MS 180

Крестовина предназначена для ремонта муфты сцепления бензопилы Stihl MS 180. Это центральная деталь трехопорной конструкции, которая устанавливается в сцеплении и участвует в передаче вращения от коленчатого вала к остальным деталям привода цепи. Ее выбирают при восстановлении штатной схемы сцепления, когда старое основание изношено, деформировано либо имеет повреждения в зоне соединения с валом.

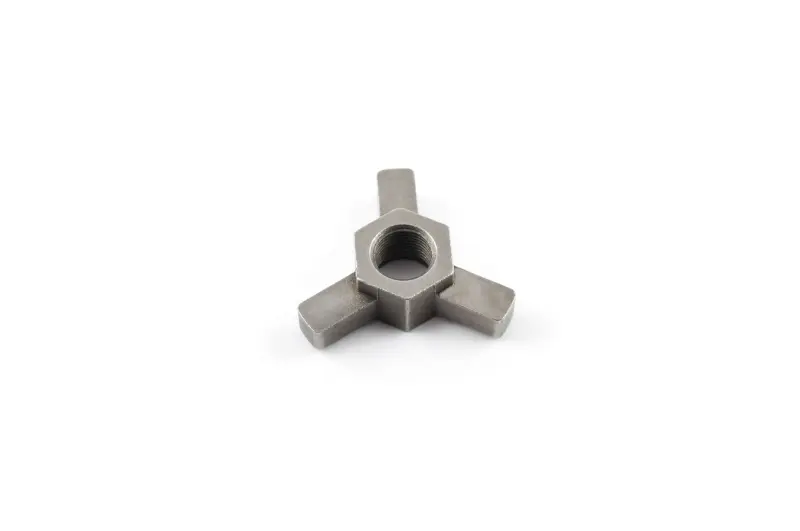

Деталь выполнена с тремя радиально расположенными опорами и центральной шестигранной частью. В центре находится резьбовое отверстие для соединения с валом. Такая конфигурация соответствует конструкции крестовины сцепления MS 180: на ее опорах размещаются сопряженные детали муфты, а собранный механизм взаимодействует с барабаном привода. Карточка относится именно к крестовине, поэтому ее не следует путать со сцеплением в сборе, барабаном, ведущей звездочкой, пружиной или отдельными колодками.

Что проверить при подборе

Основной ориентир совместимости — модель бензопилы Stihl MS 180. Перед установкой необходимо также сопоставить крестовину со снятой деталью и с остальными частями имеющегося сцепления. Это особенно актуально для пил, которые уже ремонтировались и могли получить муфту другого исполнения.

• Модель пилы: деталь рассчитана на применение в сцеплении Stihl MS 180.
• Конфигурация: требуется трехопорная крестовина с центральным резьбовым отверстием и шестигранной наружной частью.
• Посадка: следует сравнить расположение опор, профиль центральной части, резьбовое соединение и общие посадочные размеры со старой крестовиной.
• Сопряженные детали: колодки, пружину, барабан и детали привода нужно проверить на соответствие выбранной крестовине и отсутствие критического износа.

Когда требуется замена

Основанием для замены служат заметный износ крестовины, деформация опор, повреждение центрального резьбового соединения или нарушение правильного положения деталей сцепления. Одновременно стоит осмотреть колодки и пружину. Изношенные колодки, ослабленная либо поврежденная пружина и дефекты барабана нельзя устранить установкой одной новой крестовины: состояние всего сцепления влияет на включение привода и поведение цепи.

В исправной бензопиле сцепление передает вращение к приводу цепи при повышении оборотов, а на холостом ходу цепь должна оставаться неподвижной. Если она продолжает двигаться после корректной регулировки холостого хода, требуется проверка собранной муфты и регулировок пилы. Рывки, посторонний шум в зоне сцепления, неравномерное включение или обнаруженный при разборке износ являются поводом осмотреть не только крестовину, но и барабан, звездочку, пружину и колодки.

Рекомендации по установке

Монтаж выполняют в последовательности, предусмотренной для обслуживания Stihl MS 180. До сборки очищают посадочную зону и проверяют состояние резьбы, колодок, пружины, барабана и подшипника барабана. Крестовина должна устанавливаться без перекоса, а сопряженные детали — занимать предусмотренное положение и свободно перемещаться в пределах конструкции муфты. Резьбовое соединение нельзя затягивать с произвольным усилием: направление установки и момент затяжки следует брать из сервисных данных для конкретного исполнения пилы.

После сборки проверьте свободное вращение барабана при остановленном двигателе, правильность возврата деталей сцепления и отсутствие задевания. Первый запуск проводят с контролем холостого хода: цепь не должна двигаться без нажатия на рычаг газа. Такой подход помогает отличить неисправность крестовины от износа других компонентов и восстановить нормальную работу привода без замены исправных деталей.
