Втулка передней опоры переднего моста 45×50×45 Foton 244, Jinma 244/264 AMG

Втулка передней опоры переднего моста Foton 244, Jinma 244/264 служит опорной поверхностью в соединении моста с его передней опорой. Она поддерживает сопряжённую деталь и позволяет ей двигаться относительно опоры с предусмотренным зазором. При исправной посадке соединение сохраняет положение под нагрузкой без избыточного люфта. Обозначение размера — 45×50×45, обозначение изделия — AMG.

Конструкция и причины замены

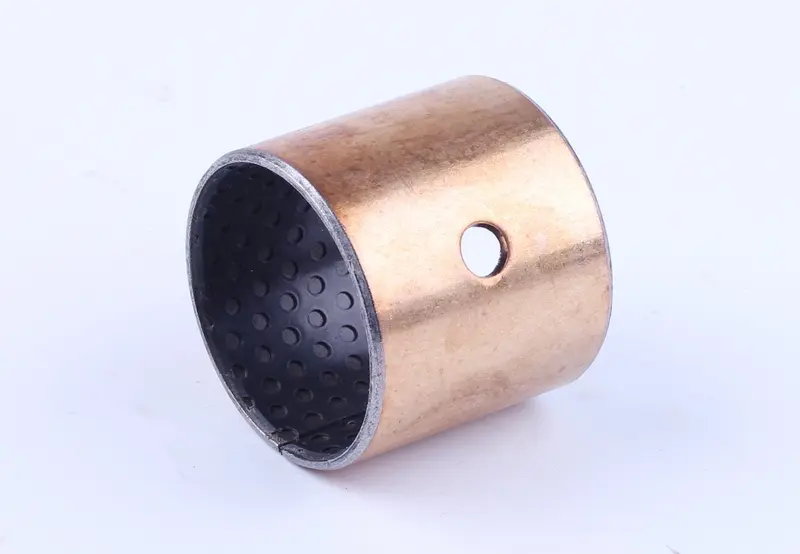

Это цилиндрическая втулка со сквозным отверстием в боковой стенке и продольным стыком. Наружная поверхность имеет медный оттенок, внутренняя — тёмная, с рядами круглых углублений. При подборе учитывают не только общий размер, но и расположение бокового отверстия: оно должно соответствовать устройству опоры. Цвет поверхности сам по себе не определяет материал втулки и способ её обслуживания.

Износ такого соединения обычно проявляется увеличенным люфтом, стуком при изменении нагрузки и неравномерной выработкой контактных поверхностей. После разборки поводом для замены становятся задиры, овальность, повреждение внутренней поверхности или деформация стенки. Похожие симптомы могут возникать при износе сопряжённой оси и посадочного отверстия опоры, поэтому состояние втулки оценивают вместе с ними. Новая втулка в повреждённой опоре не устранит причину люфта.

Что сверить при подборе

Сравните снятую деталь с заменой по внутреннему и наружному диаметрам, длине, расположению бокового отверстия и форме торцов. Размерное обозначение 45×50×45 используйте вместе с замерами и каталогом конкретной машины. На изношенной втулке внутренний диаметр может быть увеличен, поэтому одного измерения недостаточно: проверьте сопряжённую ось в нескольких сечениях и осмотрите посадочное место. Это помогает отличить износ втулки от повреждения остальных деталей соединения.

Слишком свободная наружная посадка допускает смещение втулки и дальнейшую выработку опоры. Чрезмерный натяг может деформировать стенку и уменьшить внутренний зазор. Ошибка по длине мешает правильной сборке, а несоответствие бокового отверстия может перекрыть предусмотренный в опоре канал смазки. Нужные зазоры и натяг определяют по требованиям к соединению, а не по тому, насколько легко старая деталь снимается.

Особенности установки

Перед разборкой разгрузите соединение и надёжно закрепите мост и технику от перемещения. Отметьте глубину установки и положение отверстия старой втулки. Снимайте её подходящим съёмником или оправкой, не повреждая посадочную поверхность. Затем очистите опору, проверьте её на трещины и выработку, а сопряжённую ось — на задиры и неравномерный износ. Если в соединении предусмотрены уплотнения и упорные шайбы, осмотрите их и замените повреждённые.

Новую втулку устанавливают ровно, без перекоса, оправкой, которая передаёт усилие на торец и не мнёт кромку. Положение бокового отверстия согласуют с каналом опоры, если он предусмотрен конструкцией. Смазку применяют по требованиям этого соединения. После установки проверяют внутренний размер, свободу движения сопряжённой детали и отсутствие чрезмерного люфта. Заедание или тугой ход требуют проверки посадки до возвращения техники в работу.
