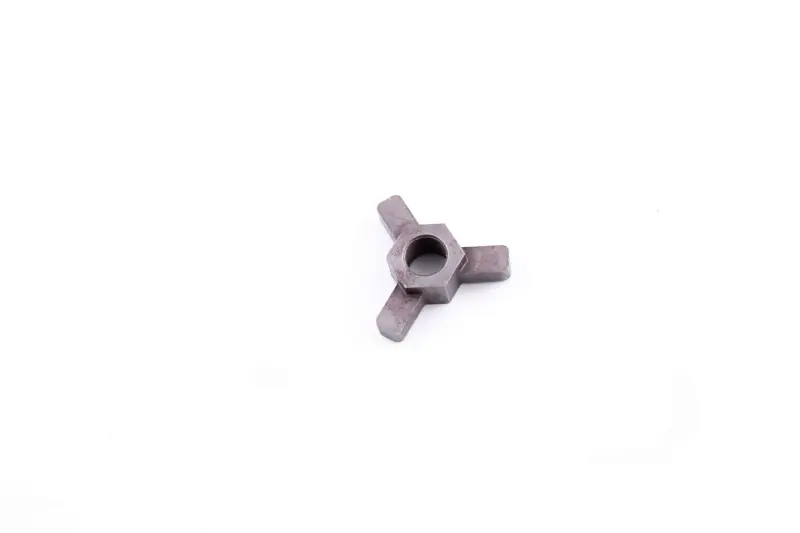

Крестовина муфты сцепления бензопилы Stihl MS 180 EMAS

Крестовина муфты сцепления для Stihl MS 180

Крестовина EMAS предназначена для ремонта центробежного сцепления бензопилы Stihl MS 180. Это центральная трехлучевая деталь, которая располагается внутри муфты, удерживает колодки в заданном положении относительно оси и участвует в передаче вращения от коленчатого вала к остальным частям сцепления. Она приобретается отдельно, когда требуется восстановить муфту без замены всех расположенных рядом деталей.

Во время работы двигателя колодки сцепления взаимодействуют с барабаном и приводят в движение ведущую звездочку, а затем пильную цепь. Крестовина служит опорой для трех колодок и поэтому должна сохранять правильную геометрию посадочных участков. Износ центрального отверстия, деформация лучей или повреждение мест сопряжения способны нарушить взаимное положение деталей муфты. При таких дефектах ремонт нельзя сводить только к установке новых пружин или колодок: состояние крестовины также необходимо оценить после разборки.

Что проверить при подборе

Эта позиция рассчитана на сцепление бензопилы Stihl MS 180. Одного совпадения общего названия пилы недостаточно, если инструмент ранее ремонтировали, оснащали другой муфтой либо собирали из совместимых компонентов. Перед покупкой сравните новую крестовину со снятой деталью и с конструкцией установленного сцепления.

• Модель бензопилы. Основное назначение детали — применение в муфте Stihl MS 180. Для другой серии совместимость следует устанавливать отдельно.
• Форма конструкции. Крестовина имеет три равномерно расположенных луча и центральную посадочную часть. Количество лучей и их взаимное расположение должны соответствовать старой детали.
• Центральное отверстие. Сопоставьте его форму, глубину и посадку с демонтированной крестовиной. Подбирать эту деталь только по внешнему диаметру всей муфты некорректно.
• Сопряжение с колодками. Проверьте конфигурацию опорных участков, положение колодок, пружин и фиксаторов. Детали должны собираться без перекоса, принудительной подгонки и свободного люфта.
• Исполнение сцепления. Сравните весь разобранный комплект, поскольку ранее установленная муфта может отличаться от штатной конфигурации конкретной пилы.

Замена и контроль после ремонта

Для доступа к сцеплению снимают боковую крышку, направляющую шину, цепь, стопорную шайбу и ведущую звездочку. На MS 180 муфта отворачивается по часовой стрелке и устанавливается вращением против часовой стрелки, поскольку используется левая резьба. Перед отворачиванием коленчатый вал надежно фиксируют предусмотренным для этого способом. Если опыта обслуживания бензопил нет, разборку лучше поручить специалисту: неправильная фиксация поршня или неверное направление усилия может повредить соседние детали.

Разобранную муфту проверяют комплексно. Вместе с крестовиной осматривают три колодки, три пружины, фиксаторы, барабан, ведущую звездочку и игольчатый подшипник. Колодки не должны устанавливаться с перекосом, а пружины — оставаться растянутыми, сломанными или неодинаково удерживать секции. Загрязнения в зоне сцепления удаляют до сборки, не допуская попадания смазки на поверхности взаимодействия колодок и барабана.

После установки соберите привод в штатной последовательности, убедитесь в правильной посадке стопорных деталей и свободном движении цепи при отпущенном тормозе. На холостом ходу цепь должна оставаться неподвижной. Если она продолжает двигаться, возникают посторонние звуки, рывки или заметный нагрев, пилу следует остановить и повторно проверить сцепление, регулировку холостого хода и правильность сборки. Такой подход помогает определить причину неисправности и не возлагать на одну крестовину функции всей муфты.
