Крестовина сцепления бензопилы Goodluck GL4500/5200

Крестовина сцепления для Goodluck GL4500/5200

Крестовина предназначена для ремонта центробежного сцепления бензопил Goodluck GL4500 и GL5200. Это центральная деталь механизма, на которой размещаются подвижные колодки и пружины сцепления. Вместе эти компоненты обеспечивают автоматическое подключение привода пильной гарнитуры при повышении оборотов двигателя и его отключение после возврата мотора к малым оборотам.

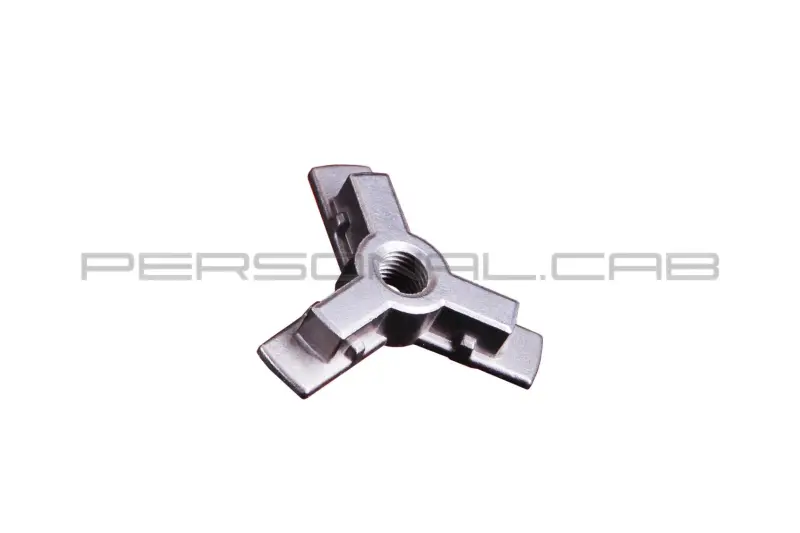

Деталь имеет трехлучевую форму и центральное отверстие с внутренней резьбой. Такая конфигурация соответствует конструкции трехколодочного сцепления, применяемого в указанных моделях бензопил. Крестовина устанавливается внутри механизма и служит основанием для правильного расположения колодок. Она не является барабаном со звездочкой, пружиной или сцеплением в сборе, поэтому перед заказом необходимо определить, какая именно часть имеющегося механизма требует замены.

Назначение детали

Центробежное сцепление реагирует на частоту вращения двигателя. На малых оборотах пружины удерживают колодки ближе к центру, и они не прижимаются к внутренней поверхности барабана. При повышении оборотов колодки расходятся под действием центробежной силы, входят в контакт с барабаном и передают вращение на ведущую звездочку и пильную цепь. Крестовина удерживает компоненты этой подвижной системы в предусмотренном конструкцией положении и вращается вместе с ведущей частью сцепления.

Что проверить при подборе

• Модель бензопилы. Деталь рассчитана на Goodluck GL4500 и GL5200. Обозначение модели следует сверить с данными конкретной пилы.
• Форму старой крестовины. Сравните трехлучевую конфигурацию, профиль концов лучей и расположение посадочных участков для колодок.
• Центральное соединение. Необходимо сопоставить внутреннюю резьбу, диаметр отверстия и глубину посадки с демонтированной деталью.
• Конструкцию сцепления. Проверьте количество колодок, их форму, способ размещения пружин и взаимное положение всех частей механизма.
• Состояние сопряженных компонентов. Осмотрите колодки, пружины, барабан, звездочку, шайбы и подшипник. Повреждение нескольких деталей может потребовать более широкого ремонта.

Сверка по одной только внешней модели пилы недостаточна, если механизм ранее ремонтировали или меняли целиком. Надежнее снять установленное сцепление и сопоставить геометрию крестовины, посадочные места и параметры резьбового соединения. Это помогает исключить ситуацию, когда подходящая по названию деталь отличается исполнением от фактически установленной.

Замена и сборка

Для доступа к механизму снимают боковую крышку, пильную гарнитуру и барабан сцепления в последовательности, предусмотренной конструкцией бензопилы. Перед разборкой двигатель должен быть остановлен и охлажден. Способ фиксации коленчатого вала, направление отворачивания и требуемый момент затяжки необходимо брать из сервисной документации конкретной модификации: эти параметры нельзя определять по внешнему виду крестовины.

При сборке колодки и пружины устанавливают в штатное положение без перекоса. После монтажа барабан должен свободно располагаться на своей посадке, а детали сцепления не должны задевать соседние компоненты. До запуска следует проверить правильность сборки, наличие всех предусмотренных шайб и фиксаторов, а также свободное движение барабана при остановленном двигателе.

Крестовина подходит для локального ремонта, когда повреждена центральная основа сцепления, а остальные детали после проверки пригодны к дальнейшей работе. Точный подбор по модели, форме и резьбовому соединению позволяет восстановить исходную компоновку механизма без покупки заведомо ненужных компонентов.
