Втулка задней опоры Ø70 мм DongFeng AMG

Втулка задней опоры Ø70 мм DongFeng AMG предназначена для замены изношенной втулки в опорном соединении. Она образует посадочную поверхность для сопряжённой детали, помогает сохранять её положение и принимает контактную нагрузку. При ремонте такой опоры важно восстановить правильную посадку: новая втулка должна соответствовать не только обозначению диаметра, но и геометрии снятой детали.

Конструкция и назначение

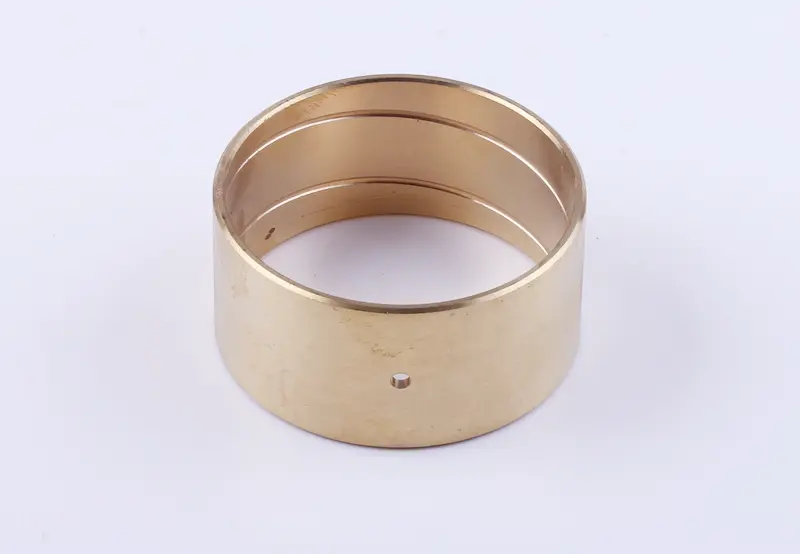

Втулка имеет цилиндрическую форму со сквозным отверстием. На внутренней поверхности выполнены канавки, в стенке есть небольшое отверстие. При подборе и установке нужно учитывать их расположение: если в опоре предусмотрен подвод смазки, отверстия и каналы должны совпасть. Перекрытый канал мешает смазке поступать к поверхности трения, даже когда сама деталь плотно сидит в корпусе.

В опорном соединении втулка служит промежуточной поверхностью между сопряжёнными деталями. Износ этой поверхности увеличивает зазор и ухудшает точность опоры. Работа с недостатком смазки, загрязнение и перекос могут ускорять появление задиров и неравномерную выработку. Замена втулки имеет смысл вместе с проверкой поверхностей, с которыми она соприкасается.

Когда нужна замена

Поводом для разборки становятся увеличившийся люфт, стук при изменении нагрузки и нарушение плавности движения соединения. После снятия оценивают внутреннюю поверхность: глубокие риски, задиры, овальность и заметная выработка требуют проверки размеров. Одного стука недостаточно для вывода о состоянии втулки — его причиной также бывают ослабленное крепление или износ сопряжённой детали.

Что сверить при подборе

Обозначение Ø70 мм используйте как отправную точку для сравнения. Измерьте внутренний и наружный диаметры снятой втулки, её длину, проверьте форму торцов, расположение отверстия и внутренних канавок. Изношенный внутренний диаметр не стоит принимать за установочный размер новой детали: замеры сопоставляют с состоянием ответной поверхности и требованиями к соединению.

Осмотрите посадочное отверстие опоры и сопряжённый вал или палец. Разбитое посадочное место не удержит втулку должным образом, а выработанная ответная поверхность может сохранить люфт после замены. Сравнение только по одному диаметру не исключает ошибки: неподходящая длина или положение отверстия способны помешать сборке и нарушить подвод смазки.

Установка и проверка

До извлечения старой втулки запомните её положение и глубину посадки. Очистите опору от загрязнений, удалите заусенцы, проверьте доступные смазочные каналы. Если предусмотрена запрессовка, используйте подходящую оправку и поддерживайте корпус рядом с посадочным местом. Усилие прикладывают равномерно, без перекоса и ударов по тонкой кромке.

После установки проверьте внутренний размер и посадку сопряжённой детали: запрессовка может изменить зазор. Соединение должно перемещаться без закусывания и недопустимого люфта. Смазку и необходимость окончательной обработки определяют по требованиям конкретной опоры. Одновременно осмотрите имеющиеся уплотнения и фиксаторы. Слишком тесная посадка вызывает повышенное трение, а чрезмерный зазор возвращает стук и ускоряет износ.
