Втулка опоры конечной передачи 55×50×35 Foton 244, Jinma 244/264 AMG

Втулка опоры конечной передачи 55×50×35 предназначена для Foton 244 и Jinma 244/264. Она образует опорную поверхность в сопряжении и помогает сохранять правильное положение деталей при их относительном движении. При износе втулки увеличивается зазор, нагрузка распределяется неравномерно, а сопряжённая поверхность может повреждаться быстрее. Замена нужна для восстановления посадки, а не только для устранения появившегося стука.

Конструкция и назначение

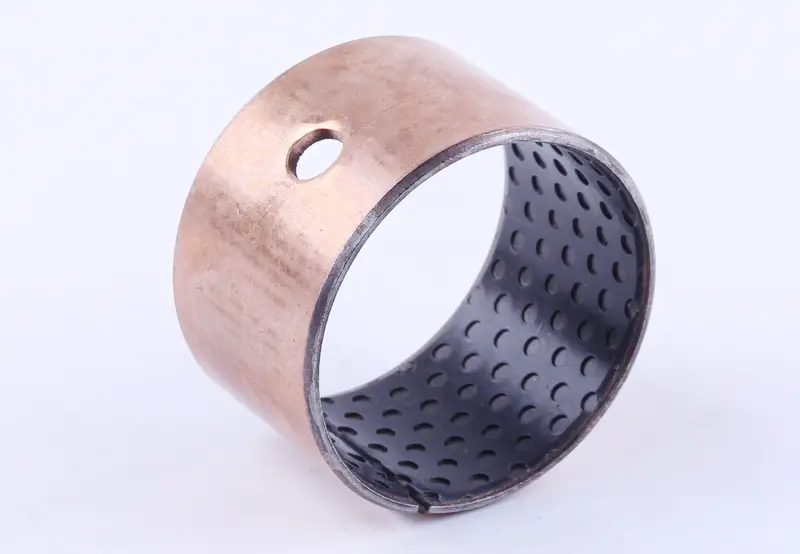

Втулка имеет цилиндрическую форму, продольный стык и отверстие в стенке. На внутренней поверхности расположены многочисленные углубления. При подборе учитывают не только общий размер, но и расположение отверстия, длину втулки и устройство её рабочей поверхности: внешне близкая деталь может иначе садиться в опору или перекрывать предусмотренный канал смазки.

В таком сопряжении втулка принимает контактную нагрузку и служит поверхностью скольжения. Её состояние связано с чистотой смазки, состоянием уплотнений и правильностью посадки. Загрязнения, недостаточное смазывание и перекос при сборке способствуют появлению задиров и ускоренному износу. Одной новой втулки бывает недостаточно, если ответная поверхность уже сильно выработана.

Когда требуется замена

Повод проверить опору — увеличившийся люфт, стук при изменении нагрузки или неравномерное движение сопряжённых деталей. После разборки оценивают внутреннюю поверхность втулки: глубокие риски, задиры, выраженная односторонняя выработка и деформация требуют внимания. Такие признаки рассматривают вместе с состоянием ответной детали, поскольку похожие симптомы могут возникать и при повреждении соседних опор.

Что сверить при подборе

Обозначение размера — 55×50×35. Сопоставьте его с размерами снятой втулки и посадочного места: проверьте наружный и внутренний диаметры, длину, положение отверстия относительно торцов. Изношенную втулку измеряют в нескольких сечениях и направлениях, чтобы овальность или местная выработка не стали ошибочным ориентиром. Дополнительно сравните форму торцов и наличие стыка.

Совпадение модели техники не заменяет проверки сопряжения. Слишком свободная посадка снаружи допускает смещение втулки в опоре; недостаточный внутренний зазор может затруднить движение после запрессовки. Избыточный зазор оставляет люфт, а ошибка по длине мешает правильной сборке. Поэтому размеры проверяют вместе с конструкцией конкретной опоры.

Особенности установки

До извлечения старой втулки отметьте глубину её посадки и ориентацию отверстия. После демонтажа очистите посадочное место, проверьте его на задиры и повреждения, осмотрите сопряжённую поверхность и находящиеся рядом уплотнения. Повреждённые уплотнения заменяют, чтобы загрязнения не попадали к новой поверхности скольжения. Если к опоре подведён канал смазки, проверьте его проходимость.

Втулку устанавливают подходящей оправкой с равномерной передачей усилия на торец, без перекоса и ударов по тонкой кромке. Ориентацию отверстия и окончательную глубину посадки выдерживают по устройству опоры. После установки проверяют внутренний зазор и свободу движения, поскольку запрессовка может изменить внутренний размер. Сборку завершают со смазкой, предусмотренной для этого сопряжения; заедание или сохранившийся люфт требуют проверки посадки.
