Вал шестерни PRF AMG

Вал шестерни PRF AMG предназначен для передачи вращения в механизме с зубчатым зацеплением. От состояния вала зависит правильное положение сопряжённых деталей и передача нагрузки без лишнего люфта. Его меняют при повреждении посадочных поверхностей, износе соединения с шестернёй или деформации. При ремонте нужно оценивать не только сам вал, но и детали, с которыми он соприкасается: новая деталь не устранит зазор, оставшийся в изношенном сопряжении.

Конструкция и работа

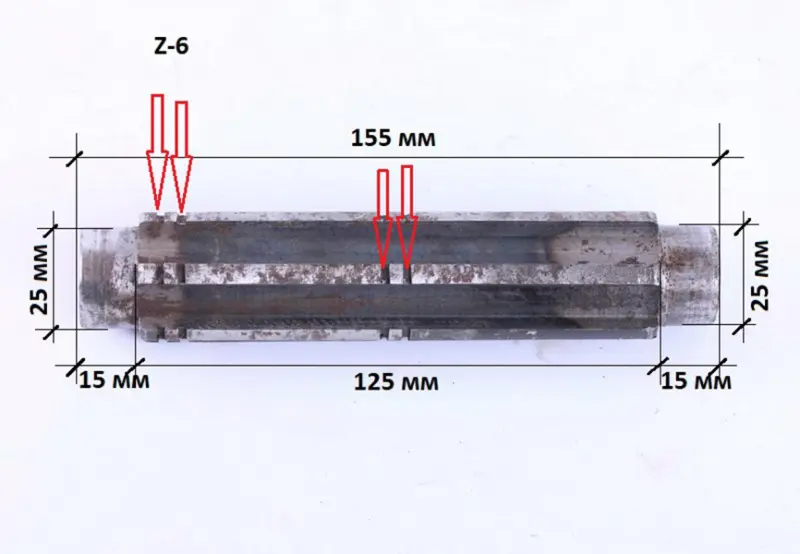

У вала вытянутая цилиндрическая форма, продольные выступы и впадины на центральной части, а также цилиндрические участки на концах. При подборе значение имеют весь профиль и расположение переходов между участками. Совпадения общей формы недостаточно: сопряжённая деталь должна занимать предусмотренное положение и правильно соединяться с валом. Обозначения PRF AMG сохраняются в названии; основой подбора служат конструкция снятого вала и сведения о механизме, из которого он извлечён.

Когда требуется замена

Поводом для проверки служат увеличившийся люфт, стук при изменении нагрузки, вибрация или неравномерное вращение. Такие признаки могут возникать и из-за соседних деталей, поэтому решение о замене принимают после разборки и осмотра. На очищенном валу проверяют поверхности сопряжения: глубокие задиры, выработка ступенькой, смятые края продольного профиля и трещины требуют внимания. Износ ускоряют перекос при сборке, недостаточное смазывание и работа с ослабленным соединением.

Что сверить при подборе

Сравните общую длину, диаметры и длину концевых участков, протяжённость центрального профиля, число и форму его выступов. Отдельно проверьте расположение уступов, канавок и мест фиксации, если они предусмотрены в снятом валу. Измерять лучше несколько участков: изношенная поверхность может дать заниженный размер. Если сохранилась документация на механизм, сопоставьте с ней посадочные размеры и обозначение детали. Одно совпадение буквенного кода не заменяет проверку геометрии.

Установка и проверка

До снятия отметьте положение вала и последовательность расположения сопряжённых деталей, шайб и фиксаторов, если они есть. После разборки очистите места посадки и осмотрите ответный профиль шестерни, опоры и удерживающие детали. Изношенные сопряжения восстанавливают или заменяют вместе с валом по результатам проверки. Заусенцы и загрязнения мешают посадке, а повреждённый фиксатор может позволить деталям сместиться вдоль оси.

Собирайте механизм в предусмотренной для него последовательности, используя подходящую оправку там, где требуется запрессовка. Не забивайте вал в несовпадающее соединение: усилие не исправит ошибку размера или профиля. После установки проверьте фиксацию, осевой люфт и плавность вращения вручную, когда конструкция позволяет это сделать. Несоответствие посадок приводит к перекосу, стуку и ускоренной выработке сопряжённых поверхностей. Если при сборке появляется заедание, причину устраняют до запуска механизма под нагрузкой.
