Втулка вала горизонтального рулевого механизма DongFeng 240/244 AMG

Втулка вала горизонтального рулевого механизма DongFeng 240/244 AMG нужна при восстановлении опоры вала. Она располагается между валом и его посадочным местом, поддерживает положение вала и позволяет ему двигаться с предусмотренным зазором. Состояние этой опоры влияет на люфт и плавность работы механизма: изношенную втулку заменяют, чтобы восстановить правильную посадку при исправных сопряжённых поверхностях.

Конструкция и причины замены

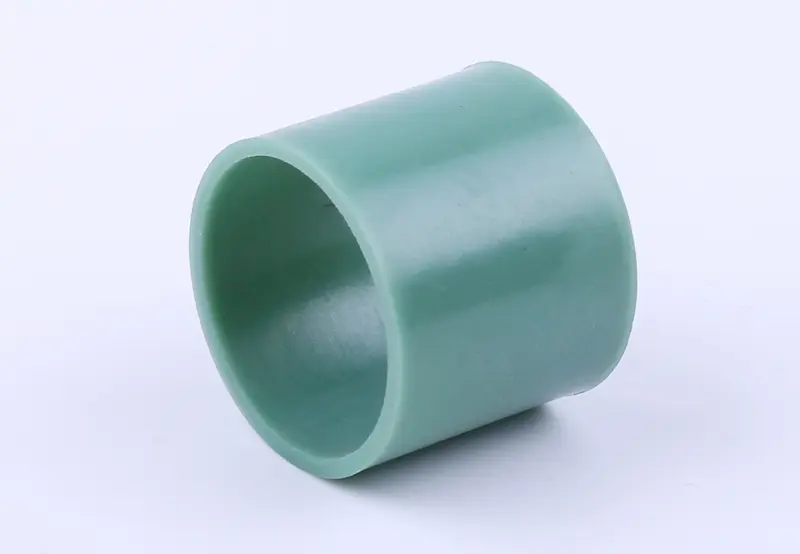

Деталь имеет форму цилиндрической втулки с гладкой наружной поверхностью и сквозным отверстием. Корпус зелёного цвета, без выступающего бурта. При подборе такой втулки значение имеют обе посадочные поверхности: внутренняя работает в паре с валом, наружная удерживается в посадочном отверстии. Даже небольшое несоответствие посадки может помешать сборке или оставить заметный люфт.

Повод проверить втулку — поперечное перемещение вала в опоре, стук при изменении направления вращения и неравномерное сопротивление движению. При разборке обращают внимание на овальность отверстия, задиры, трещины и деформацию кромок. Эти признаки помогают оценить состояние детали, но сам по себе свободный ход руля ещё не указывает на неисправность именно втулки: источник зазора нужно установить в механизме.

Что сверить со снятой деталью

Сравните длину, наружный и внутренний диаметры, форму торцов и наличие бурта, канавок или отверстий у прежней втулки. Цвет не заменяет проверку размеров. Изношенное внутреннее отверстие нельзя принимать за точный образец нужной посадки: его измеряют в нескольких направлениях и сопоставляют с состоянием вала. Для проверки наружного диаметра учитывают также отверстие, в котором втулка закрепляется.

Осмотрите участок вала, проходящий через втулку. Глубокие риски, выработка или коррозия на этой поверхности ускорят износ новой детали. Если посадочное отверстие разбито, одной заменой втулки восстановить опору может не получиться. Заодно проверяют находящиеся рядом уплотнения, шайбы и крепления, если они предусмотрены конструкцией; повреждённые детали устраняют как причину повторного люфта или загрязнения опоры.

Установка и проверка посадки

Перед разборкой отметьте положение деталей и глубину установки старой втулки. После её извлечения очистите посадочное место от загрязнений и остатков прежней детали, проверьте кромки на заусенцы. Новую втулку устанавливают ровно, без перекоса, подходящей оправкой с равномерной опорой на торец. Удары по отдельному краю могут деформировать втулку и изменить форму отверстия.

Порядок сборки и смазывания выбирают по устройству конкретного механизма. После установки проверяют движение вала и зазор в опоре: вал не должен закусывать, а втулка — смещаться в своём посадочном месте. Слишком тесная посадка затрудняет движение и ускоряет износ, слишком свободная оставляет стук и люфт. Не пытайтесь компенсировать ошибочный размер затяжкой соседних креплений: сначала устраняют причину неправильной посадки, затем завершают сборку и проверяют работу рулевого механизма.
