Втулка 3-го вала КПП Xingtai 24B, Shifeng 244, Taishan 24 AMG

Втулка 3-го вала коробки переключения передач для Xingtai 24B, Shifeng 244, Taishan 24. Применяется при ремонте сопряжения вала КПП, когда снятая втулка изношена или повреждена. Втулочное соединение помогает сохранять положение сопряжённых деталей и предусмотренный конструкцией зазор. От состояния его поверхностей зависит, насколько ровно работает соединение под нагрузкой.

Конструкция и причины замены

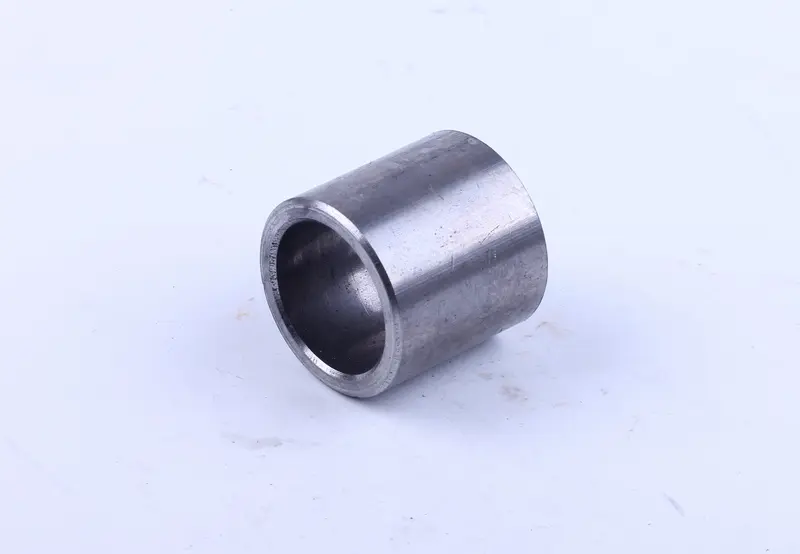

Деталь имеет форму короткой цилиндрической втулки с центральным отверстием и гладкой наружной поверхностью. При подборе значение имеют обе посадочные поверхности и длина: наружная сторона должна соответствовать месту установки, а отверстие — сопряжённой детали. Даже небольшое отличие может изменить посадку или положение соседних деталей после сборки.

Основанием для замены служат задиры, глубокие риски, трещины, выработка внутренней поверхности и деформация торцов. Неравномерный износ может сопровождаться увеличенным люфтом и перекосом соединения. Шум или стук при работе коробки — повод проверить сопряжение, но сам по себе такой звук не указывает однозначно на втулку: при разборке оценивают также вал и соседние опоры.

Что сверить при подборе

Ориентируйтесь на снятую деталь и устройство конкретной коробки. Совпадение модели техники полезно для первоначального выбора, однако окончательную проверку делают по посадкам и форме. Сильно изношенную поверхность нельзя принимать за номинальный размер: результаты измерений сопоставляют с неповреждёнными участками, ответной деталью и ремонтными данными КПП.

• Проверьте внутренний и наружный диаметры, а также общую длину втулки.
• Сравните форму торцов, фаски и наличие конструктивных выступов или выемок у снятой детали.
• Уточните положение втулки на схеме коробки и способ её фиксации.
• Осмотрите ответную поверхность вала и посадочное место: задиры и выработка могут помешать правильной установке новой детали.

Особенности установки

До снятия запомните расположение втулки и порядок соседних шайб, колец и других деталей, если они предусмотрены конструкцией. Демонтаж выполняют подходящим инструментом, не повреждая вал и посадочное место. После извлечения удаляют загрязнения и остатки износа, проверяют кромки и поверхности сопряжения. Новая втулка не устранит люфт, вызванный изношенным валом или разбитой посадкой.

Способ установки выбирают по конструкции соединения. При посадке с натягом втулку устанавливают соосно, прикладывая усилие через подходящую оправку; забивать её ударами по кромке не следует. Смазку и порядок сборки соблюдают по требованиям к этой коробке. Вместе с втулкой проверяют ближайшие подшипники, упорные шайбы, стопорные кольца и уплотнения, а повреждённые детали заменяют.

После сборки контролируют положение втулки, предусмотренные зазоры и свободное движение деталей там, где оно должно сохраняться. Чрезмерно тесная посадка способна вызвать заедание и нагрев, слишком свободная — стук и ускоренную выработку. Неверная длина может нарушить осевое положение деталей. Если соединение собирается с перекосом или необычным усилием, причину устраняют до запуска техники.
