Выключатель стоп-сигнала Xingtai 120 AMG

Выключатель стоп-сигнала Xingtai 120 AMG служит для управления световым сигналом при торможении. Он связывает движение тормозного привода с работой стоп-сигнала: при изменении положения толкателя контакты переключаются, и фонарь реагирует на действие водителя. Исправность этой детали нужна, чтобы сигнал включался в нужный момент и не оставался гореть после отпускания тормоза.

Конструкция и работа

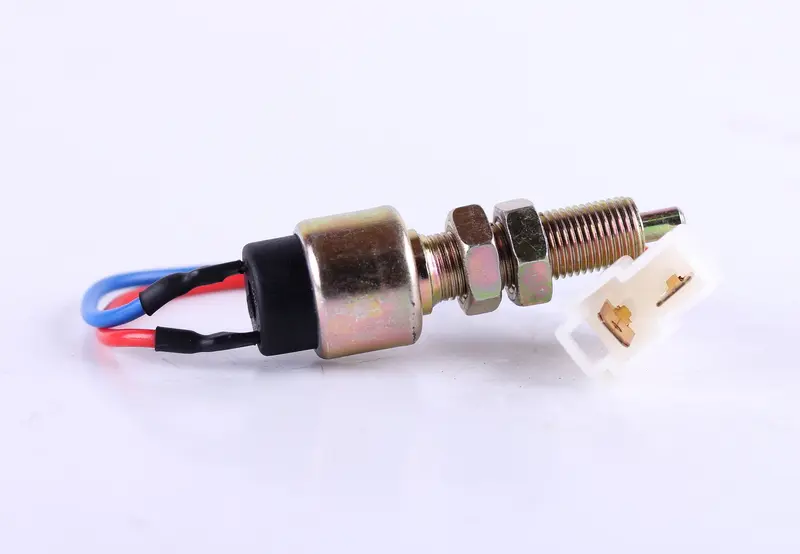

Выключатель имеет цилиндрический корпус, резьбовую часть с двумя гайками и выступающий торцевой толкатель. С противоположной стороны выведены провода с двухконтактным разъёмом. Резьбовое крепление позволяет выставить положение корпуса относительно детали, которая воздействует на толкатель, а гайки фиксируют настройку. При подборе имеет значение не только возможность закрепить выключатель, но и правильное взаимодействие с приводом на всём его ходе.

Когда требуется замена

Повод проверить выключатель — стоп-сигнал не загорается при торможении, работает через раз либо постоянно светится при отпущенном тормозе. Причиной могут быть заедание толкателя, износ контактов, повреждение проводов у корпуса или ослабление соединения в разъёме. Такие же проявления бывают при неисправности лампы, плохом контакте проводки или сбитой регулировке, поэтому сначала стоит определить источник сбоя. Целый корпус сам по себе не подтверждает исправность контактов внутри.

Что сверить при подборе

Сравните снятый выключатель с заменой по форме крепления, диаметру и шагу резьбы, длине резьбового участка и расположению толкателя. Убедитесь, что корпус помещается у штатного кронштейна, а гайкам хватает места для фиксации. Слишком короткая резьба ограничит регулировку, а неподходящий вылет толкателя может привести к постоянному свечению фонаря или отсутствию сигнала при нажатии на тормоз.

Отдельно проверьте форму разъёма, положение контактов, длину проводов и направление их выхода. Одинаковое количество контактов ещё не означает одинаковое подключение. Сопоставьте также поведение выключателей при нажатом и отпущенном толкателе: состояние контактов должно соответствовать штатной схеме техники. Для проверки снятой и обесточенной детали используют мультиметр в режиме прозвонки. Цвет проводов не стоит использовать как единственный ориентир.

Установка и проверка

Отключите питание, разъедините колодку и отметьте положение старого корпуса и гаек. Освободите крепление и снимите выключатель, не вытягивая его за провода. Осмотрите кронштейн, место контакта с толкателем и ответную часть разъёма: перекос крепления, грязь и окисление могут мешать работе новой детали. Повреждённые клеммы и провода нужно восстановить, а ослабленное крепление привести в порядок.

Установите выключатель и отрегулируйте его положение так, чтобы привод уверенно переключал контакты, но не упирался в корпус и не перегружал толкатель. После затяжки гаек проверьте, не сместилась ли настройка. Проложите провода без натяжения, вдали от подвижных деталей и мест перетирания. Восстановив питание, несколько раз нажмите и отпустите тормоз: стоп-сигнал должен каждый раз включаться при торможении и гаснуть после отпускания, без мерцания и задержек.
