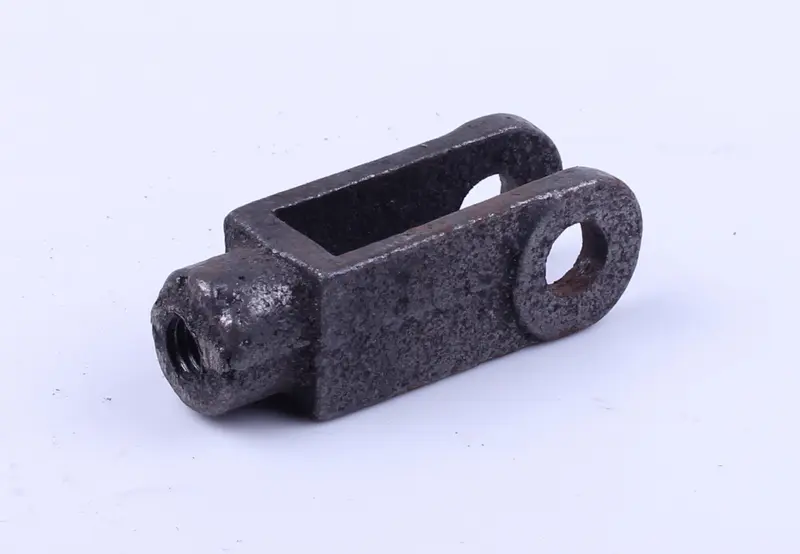

Вилка регулировочная тормозной тяги Jinma AMG

Регулировочная вилка тормозной тяги Jinma AMG соединяет тягу с рычагом тормозного привода и передаёт усилие при нажатии на педаль. Резьбовое соединение позволяет менять положение вилки на тяге при настройке привода. От состояния этого соединения зависит, насколько точно движение тяги передаётся рычагу: люфт в месте крепления добавляет свободный ход и мешает устойчивой регулировке.

Как устроено соединение

У вилки две параллельные проушины с отверстиями под соединительный палец. Между ними размещается ответная часть рычага, а с противоположного конца находится отверстие с внутренней резьбой для тяги. Такое соединение допускает поворот рычага относительно тяги во время работы механизма. Палец должен удерживаться предусмотренным креплением и свободно работать в соединении без заедания и выраженного поперечного люфта.

Когда нужна замена

Повод осмотреть вилку — увеличившийся свободный ход, стук в соединении или регулировка, которая перестала сохраняться. У снятой детали проверяют отверстия проушин: вытянутая форма и заметная выработка указывают на износ. Также ищут трещины, деформацию проушин и повреждение внутренней резьбы. Если вилка качается на тяге или резьба не держит нагрузку, одной настройкой длины соединения проблему не устранить. Закисшую деталь не стоит проворачивать через силу: сначала нужно выяснить, что мешает её вращению.

Что сверить при подборе

Сравните резьбу вилки и снятой детали по диаметру, шагу и направлению. Проверьте диаметр отверстий под палец, расстояние между проушинами и расстояние от оси пальца до резьбовой части. Эти параметры определяют, соединится ли вилка с тягой и рычагом без перекоса и останется ли нужный диапазон регулировки. Отдельно оцените глубину зацепления резьбы: совпадения первых витков недостаточно для правильной посадки. Наружное сходство не заменяет проверки сопрягаемых размеров.

Вместе с вилкой осмотрите соединительный палец, его фиксатор, резьбу тяги и отверстие ответного рычага. Изношенный палец сохраняет люфт даже с новой вилкой, а повреждённая тяга может испортить её резьбу при установке. Если соединение предусматривает контргайку, проверьте и её состояние. Крепление пальца должно соответствовать конструкции привода; случайный крепёж может ограничить подвижность соединения или не удержать палец.

Установка и проверка

Зафиксируйте технику от перемещения и разгрузите тягу. До разборки отметьте положение старой вилки как ориентир для сборки, затем снимите фиксатор и палец, освободите стопорение резьбы и отверните вилку. Очистите резьбу тяги и убедитесь, что новая деталь наворачивается без перекоса. Совместите отверстия, установите палец с предусмотренной фиксацией и настройте привод по руководству техники. После стопорения регулировки проверьте свободное движение соединения, возврат педали и отсутствие подклинивания. Неверная длина регулировки может оставить чрезмерный свободный ход либо не дать тормозу полностью отпуститься; слишком короткое резьбовое зацепление ослабляет соединение.
