Генератор в сборе с вентилятором для мотоблока 180N AMG

Генератор в сборе с вентилятором для мотоблока 180N AMG объединяет выработку электроэнергии и создание потока воздуха для охлаждения. Генератор преобразует вращение в электрическую энергию, а крыльчатка направляет воздух через предусмотренные конструкцией двигателя каналы. При замене такой сборки нужно проверить обе её части: исправность генератора не устраняет повреждение лопастей, а свободное вращение вентилятора само по себе не подтверждает электрическую исправность.

Устройство и причины замены

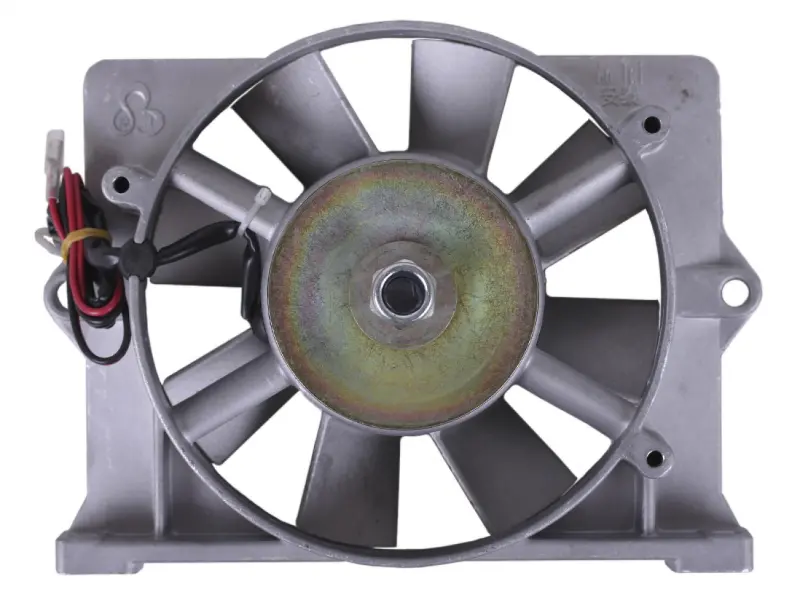

Сборка имеет многолопастную крыльчатку, центральную часть с посадочным отверстием и окружающую рамку с отверстиями для крепления. Сбоку выведены провода для подключения. При подборе имеют значение не только наружная форма, но и положение креплений, посадка по центру и расположение проводов: от них зависит, встанет ли деталь на место без перекоса и контакта с соседними частями.

Поводом для проверки генератора служат пропадание или нестабильность питания подключённых потребителей. Однако такие симптомы могут возникать и из-за повреждённого провода, плохого контакта или неисправности других деталей системы. До замены проверяют соединения и выходные параметры генератора по документации двигателя. Со стороны вентилятора обращают внимание на трещины, сколы лопастей, задевание рамки и появившуюся вибрацию. Повреждённая крыльчатка может нарушить обдув и увеличить нагрузку на крепления.

Что сверить со снятой деталью

Сопоставьте расстояния между крепёжными отверстиями, форму опор, центральное посадочное отверстие и глубину расположения крыльчатки относительно рамки. Проверьте, хватает ли места для лопастей и сохраняется ли зазор до кожуха. Совпадения одного обозначения двигателя недостаточно, если посадочные места или подключение отличаются. Особенно полезно сравнивать сборки в одинаковом положении, ориентируясь на крепления и выход проводов.

Отдельно проверьте количество выводов, тип контактов и схему подключения на вашей технике. Цвет изоляции не заменяет проверку назначения провода. Электрические параметры должны соответствовать штатной системе: несоответствие способно привести к неправильной работе потребителей и повреждению подключённых компонентов. Не стоит компенсировать несовпадение креплений расточкой отверстий или установкой рамки с натягом — это затрудняет центровку и может вызвать задевание крыльчатки.

Установка и контроль

Работу выполняют на остановленном и остывшем двигателе, исключив случайный запуск; при наличии аккумулятора его отключают. До разборки отмечают расположение проводов и крепежа. После снятия сборки очищают посадочные поверхности, осматривают кожух, крепления и участки проводки рядом с вентилятором. Повреждённые клеммы и ослабленный крепёж устраняют до установки, чтобы новая деталь не работала с прежней причиной неисправности.

Сборку устанавливают без перекоса и затягивают крепления в порядке и с усилием, предусмотренными документацией двигателя. Провода закрепляют вдали от лопастей и горячих поверхностей. До запуска проверяют свободное вращение и отсутствие касаний, затем возвращают защитные детали на место. При пробном пуске контролируют шум, вибрацию и работу генератора. Задевание или биение требуют остановки и проверки посадки, а отсутствие питания — проверки подключения и измерений.
