Вал шестерни пониженной передачи раздатки DongFeng 240/244, 68 × 25 мм AMG

Вал шестерни пониженной передачи раздатки DongFeng 240/244 предназначен для ремонта механизма пониженного диапазона. Он служит опорой шестерни и помогает сохранять её положение относительно сопряжённых деталей. От состояния посадочных поверхностей зависит правильность работы зацепления: износ опоры может вызвать перекос, дополнительный шум и ускоренное повреждение соседних деталей. Обозначение изделия — AMG.

Размеры и конструкция

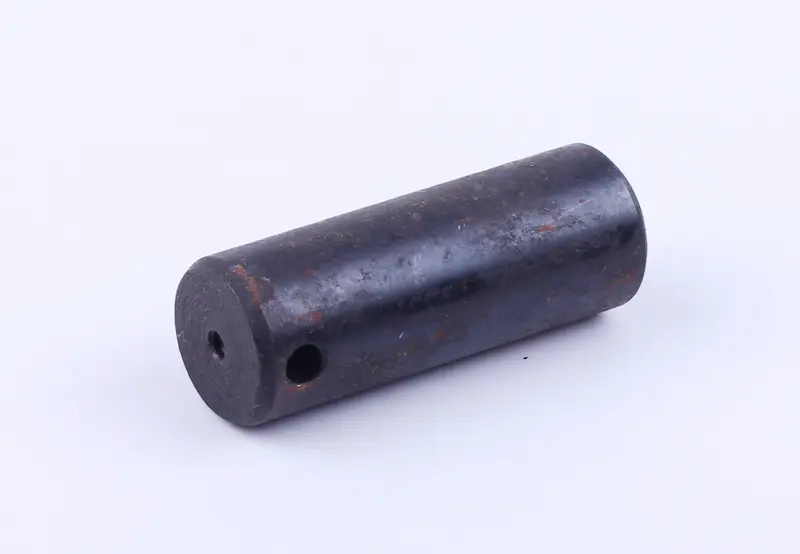

Длина вала — 68 мм, диаметр — 25 мм; этим размерам соответствуют обозначения L-68mm и D-25mm. Деталь имеет цилиндрическую форму, отверстие на торце и отверстие на боковой поверхности возле края. При подборе важны не только основные размеры, но и расположение этих отверстий: вал должен соответствовать конструкции крепления и сопряжения в вашей раздаточной коробке.

Одинаковый наружный диаметр ещё не означает взаимозаменяемость. Различия по длине, форме торцов или положению отверстий могут помешать правильной сборке. Если старая деталь уже заметно изношена, её рабочая поверхность не даст точного исходного размера: измерения стоит сопоставить с неповреждёнными участками и посадочным местом.

Когда требуется замена

Повод для проверки вала — увеличенный люфт шестерни, шум при работе пониженного диапазона, следы задиров или неравномерная выработка на опорной поверхности. При разборке также обращают внимание на трещины, деформацию и повреждения возле отверстий. Такие дефекты могут нарушить положение шестерни даже тогда, когда сама она ещё пригодна к работе.

Шум сам по себе не указывает только на вал. Вместе с ним проверяют сопряжённую поверхность шестерни, элементы её опоры и фиксации, а также посадочные места в корпусе. Если люфт связан с износом нескольких деталей, замена одного вала не восстановит нормальную посадку. Загрязнение смазки, её недостаток и работа с перекосом могут вновь повредить поверхность после ремонта.

Что сверить при подборе

• Полную длину и наружный диаметр, измеренные инструментом.
• Форму обоих торцов и переходов между поверхностями.
• Размеры отверстий и расстояние от них до края вала.
• Способ фиксации и соответствие сопряжённой шестерне.
• Состояние посадочных мест: новая деталь должна работать без перекоса и избыточного люфта.

Особенности установки

Перед разборкой фиксируют положение вала и порядок расположения снятых деталей. Освобождают предусмотренные конструкцией крепления, затем извлекают вал, не повреждая отверстия корпуса и шестерню. После снятия очищают сопряжённые поверхности от загрязнений и проверяют, нет ли заусенцев, которые затруднят посадку новой детали.

Вал устанавливают с сохранением штатной ориентации отверстий и способа фиксации. Смазку применяют согласно требованиям раздаточной коробки. Если деталь не занимает своё место, причину выясняют по размерам и состоянию посадок: силовая установка может повредить корпус или шестерню. После сборки проверяют фиксацию, отсутствие заедания и работу механизма переключения. Неправильная длина или посадка способны вызвать осевое смещение, заклинивание и повторный износ сопряжённых поверхностей.
