Вал шестерни планетарного редуктора DongFeng 240/244, 41 × Ø18 мм AMG

Вал шестерни планетарного редуктора DongFeng 240/244 служит опорой шестерни и удерживает её в правильном положении относительно остальных деталей механизма. Длина вала — 41 мм, диаметр — 18 мм. Его заменяют при износе опорной поверхности, повреждении посадки или нарушении фиксации. От состояния этой детали зависят зазор в сопряжении и ровная работа зубчатого зацепления.

Конструкция и назначение

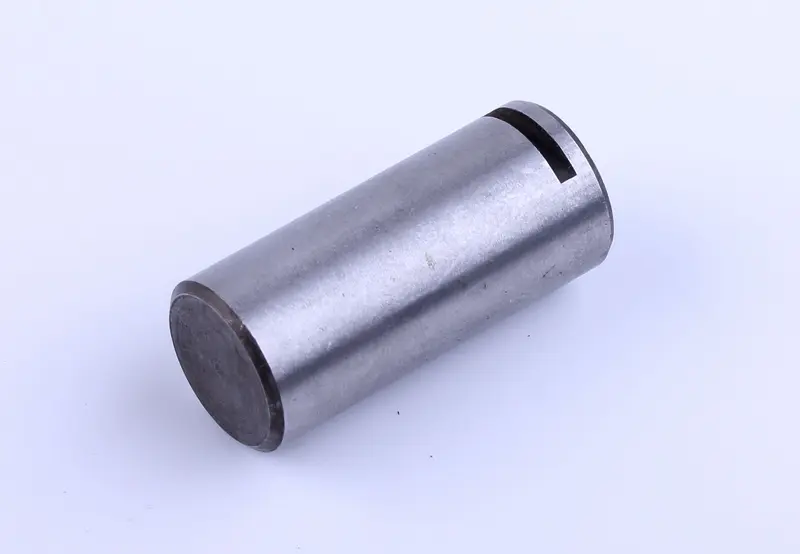

Деталь имеет цилиндрическую форму, плоский торец и прорезь возле одного из концов. При подборе значение имеют не только длина и диаметр, но и форма этой прорези, её положение относительно торца и соответствие ответным деталям. Вал должен занимать предусмотренное место в редукторе без перекоса и сохранять правильное положение шестерни под нагрузкой.

Изношенная опора позволяет шестерне отклоняться от нормального положения. Нагрузка на зубья распределяется неравномерно, увеличивается люфт, могут появиться стук и гул. При этом шум сам по себе ещё не указывает на необходимость замены вала: при разборке проверяют его поверхность и сопряжённые детали, чтобы установить причину зазора.

Когда нужна замена

Повод для проверки — ощутимая выработка в месте контакта с шестернёй или её опорой, задиры, глубокие риски и следы перегрева. Также оценивают состояние торцов и участка фиксации. Если вал деформирован, имеет трещину или повреждения, мешающие правильной посадке, повторная установка может привести к перекосу и ускоренному износу редуктора.

Типичные причины повреждений — недостаток смазки, загрязнение продуктами износа и длительная работа с увеличенным зазором. Замена одного вала не устранит люфт, если изношена ответная поверхность. Вместе с ним осматривают отверстие шестерни, её зубья, посадочные места и предусмотренные конструкцией втулки либо подшипники, упорные и фиксирующие детали.

Что сверить при подборе

• Измерьте снятый вал: общую длину и диаметр в нескольких местах, включая участок без заметной выработки.
• Сопоставьте прорезь: её ширину, глубину, направление и расстояние от торца.
• Проверьте форму обоих концов, переходов поверхности и способ удержания вала в механизме.
• Оцените состояние сопряжения: новая деталь должна подходить к исправной посадке, а не компенсировать её повреждение.

Совпадение двух основных размеров не заменяет проверки геометрии. Слишком большой зазор оставит шестерне возможность перекашиваться, а неподходящая посадка может вызвать заедание. Несовпадение прорези с фиксатором мешает правильно закрепить вал даже при подходящем диаметре.

Особенности установки

До снятия запомните ориентацию вала и расположение фиксаторов и упорных деталей. После разборки очистите место установки от загрязнений и проверьте, нет ли задиров и заусенцев. Повреждённые сопряжённые детали заменяют по результатам осмотра; вал не следует забивать через сопротивление, причина которого не установлена.

При сборке соблюдайте порядок, предусмотренный руководством по ремонту редуктора. Нанесите подходящую для этого механизма смазку на поверхности контакта, совместите участок фиксации и установите штатные удерживающие детали. До закрытия корпуса проверьте свободу движения шестерни, отсутствие заеданий и правильность фиксации. Зазоры контролируют по требованиям конкретного редуктора.
