Вал шестерни заднего хода Jinma 254 AMG

Вал шестерни заднего хода Jinma 254 AMG предназначен для ремонта механизма реверса коробки передач. Он служит опорой для шестерни и помогает сохранять её положение относительно сопряжённых деталей. От состояния посадочных поверхностей зависит правильная работа этого соединения: при износе опоры появляется лишний зазор, а шестерня может работать с перекосом и повышенным шумом.

Конструкция и назначение

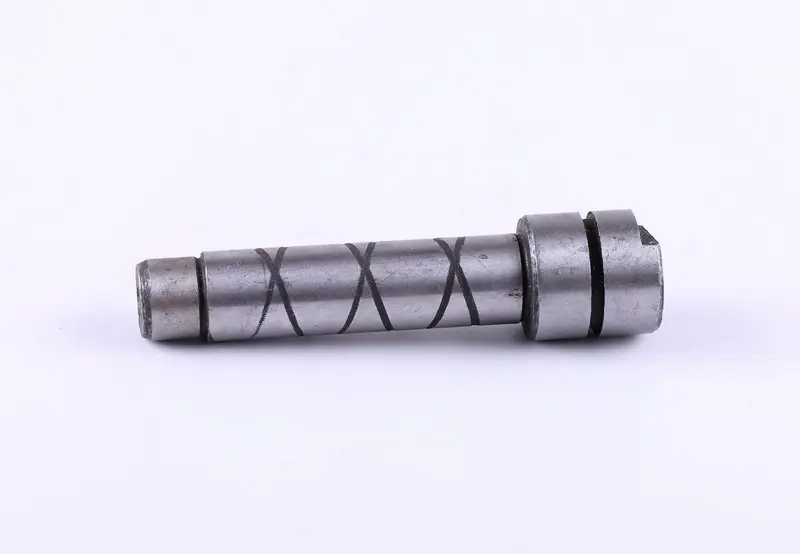

Деталь имеет цилиндрическую ступенчатую форму: вытянутую основную часть, участки разного диаметра и кольцевые проточки. На одном конце расположен утолщённый участок с вырезом у торца. При подборе важна вся геометрия вала, поскольку положение уступов и проточек должно соответствовать ответным деталям механизма. Одинаковой общей длины для взаимозаменяемости недостаточно.

Вал проверяют при разборке механизма заднего хода, особенно если обнаружены люфт шестерни, задиры или неравномерная выработка её опоры. Поводом для замены также становятся повреждения посадочных участков, деформация и трещины. Шум при движении назад сам по себе не указывает именно на вал: похожие симптомы дают изношенные зубья и сопряжённые опорные детали, поэтому решение принимают после осмотра разобранного соединения.

Что сверить при подборе

Сравнивайте деталь со снятым валом и схемой своей коробки передач. Сначала проверяют общую длину, затем диаметры и длину каждой ступени, расстояния от торцов до уступов и проточек. Отдельно сверяют форму торцевого выреза и способ фиксации. Замеры лучше выполнять по сохранившимся участкам поверхности: выработанная посадка может дать заниженный размер и привести к ошибке при выборе.

• Проверьте, совпадают ли участки, на которых располагаются шестерня и её опора.
• Сопоставьте ширину и положение кольцевых проточек с ответными крепёжными деталями.
• Осмотрите сопряжённую шестерню, втулку или подшипник, если они предусмотрены конструкцией, и детали фиксации.

Слишком свободная посадка оставит люфт даже после замены вала. Чрезмерно плотное соединение может затруднить сборку и движение деталей, а несовпадение уступов — сместить шестерню относительно её пары. Подгонять неподходящий вал ударами или произвольной обработкой посадочных поверхностей не следует: так легко нарушить соосность и предусмотренные зазоры.

Замена и проверка

Доступ к валу получают после разборки соответствующей части коробки передач по руководству к технике. До снятия отмечают положение шестерни, фиксаторов, шайб и дистанционных деталей, если они есть в механизме. Посадочные места очищают от загрязнений и продуктов износа, проверяют на задиры и повреждения. Изношенные сопряжённые детали меняют вместе с валом, иначе люфт и неправильная работа соединения могут сохраниться.

При сборке смазывают контактные поверхности согласно требованиям коробки передач, соблюдают порядок деталей и восстанавливают штатную фиксацию. Усилие при установке прикладывают так, чтобы не повредить торцы и посадки. До закрытия корпуса проверяют положение шестерни, отсутствие заедания и осевой зазор по руководству. После сборки контролируют включение заднего хода и работу механизма без постороннего шума.
