Вал передачи заднего хода КПП Mini AMG

Вал передачи заднего хода КПП Mini AMG предназначен для механизма заднего хода коробки передач. Его заменяют при повреждении самого вала, износе посадочных поверхностей или нарушении геометрии. Состояние этой детали влияет на правильное расположение сопряжённых деталей: при люфте или перекосе механизм может работать с шумом, заедать и быстрее изнашиваться.

Конструкция и причины замены

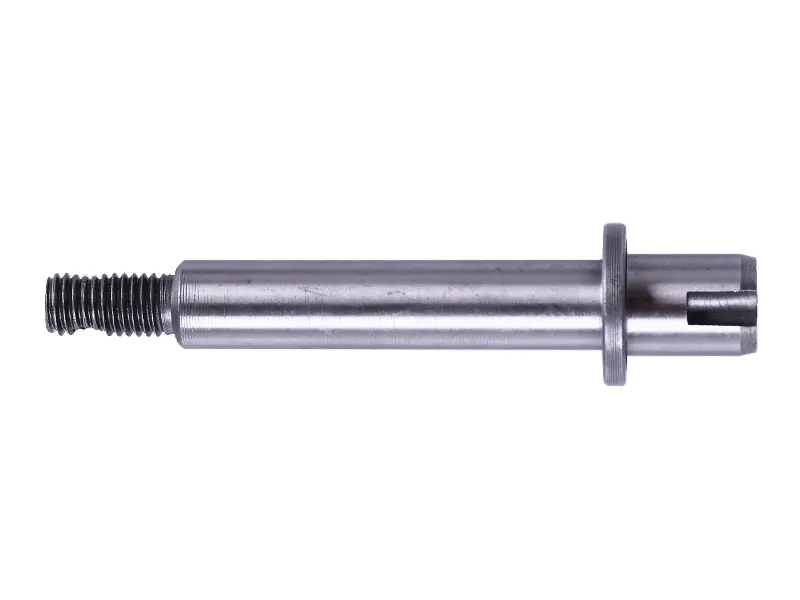

Вал имеет длинную цилиндрическую часть, наружную резьбу на одном конце и кольцевой буртик ближе к противоположному концу. За буртиком расположен короткий участок с прорезью, открытой со стороны торца. При подборе учитывают не только общую форму, но и расположение каждого перехода: внешне близкие валы могут различаться посадками и не подходить к одному и тому же механизму.

Поводом для проверки служат затруднённое включение заднего хода, необычный шум при его работе и увеличенный люфт в механизме. Эти признаки сами по себе ещё не означают, что нужен новый вал. После разборки проверяют его на изгиб, задиры, выработку в местах контакта и повреждение резьбы. Отдельно осматривают буртик и края торцевой прорези: сколы и деформация могут мешать правильной сборке. Замена оправданна, когда повреждение не позволяет сохранить предусмотренные посадки и фиксацию.

Что сверить со снятой деталью

Начните с обозначения коробки передач и сравнения старого вала с новым. Обозначение Mini AMG следует учитывать вместе с конструкцией детали, а не использовать как единственный критерий. Для проверки размеров нужен измерительный инструмент: сравнение только по длине или силуэту не выявит различия в посадочных диаметрах.

• Сверьте общую длину вала, диаметры цилиндрических участков и расстояния между переходами.
• Сопоставьте диаметр, шаг и длину резьбы, а также форму перехода от неё к основной части.
• Проверьте положение, толщину и наружный диаметр кольцевого буртика.
• Сравните длину участка за буртиком, ширину и глубину торцевой прорези, форму её краёв.

При выраженном износе старой детали измеряйте сохранившиеся участки и проверяйте ответные посадки. Выработанная поверхность может дать неверный ориентир для выбора диаметра. Если вал входит слишком свободно, затяжка крепления не устраняет причину люфта; если посадка чрезмерно плотная, попытка установить его силой может повредить сопряжённые детали.

Особенности установки

Вал меняют с разборкой соответствующей части КПП по порядку, предусмотренному для конкретной коробки. До снятия фиксируют его ориентацию и расположение шайб, втулок и фиксаторов, если они используются в этом механизме. Посадочные места очищают, затем проверяют контактирующие с валом детали, опоры и крепёж. Изношенные сопряжённые детали стоит заменить вместе с валом: оставшаяся выработка способна сохранить люфт и ускорить повторный износ.

При сборке не забивайте вал ударами по резьбе и не стягивайте несовпадающие посадки крепежом. Смазку, способ фиксации и усилие затяжки выбирают по требованиям конкретной КПП. После сборки проверяют предусмотренный ход деталей, отсутствие заеданий и работу включения заднего хода. Несовпадение длины, положения буртика или прорези может помешать фиксации и свободному движению механизма, поэтому обнаруженное несоответствие устраняют до запуска техники.
