Вал сцепления ВОМ Jinma 404 AMG

Вал сцепления ВОМ Jinma 404 AMG предназначен для передачи вращения в приводе вала отбора мощности. Через этот привод крутящий момент поступает к подключённому оборудованию, а сцепление позволяет соединять и разъединять передачу. Состояние вала и его соединений влияет на то, насколько ровно привод воспринимает нагрузку и нет ли лишнего люфта между сопряжёнными деталями.

Конструкция и работа

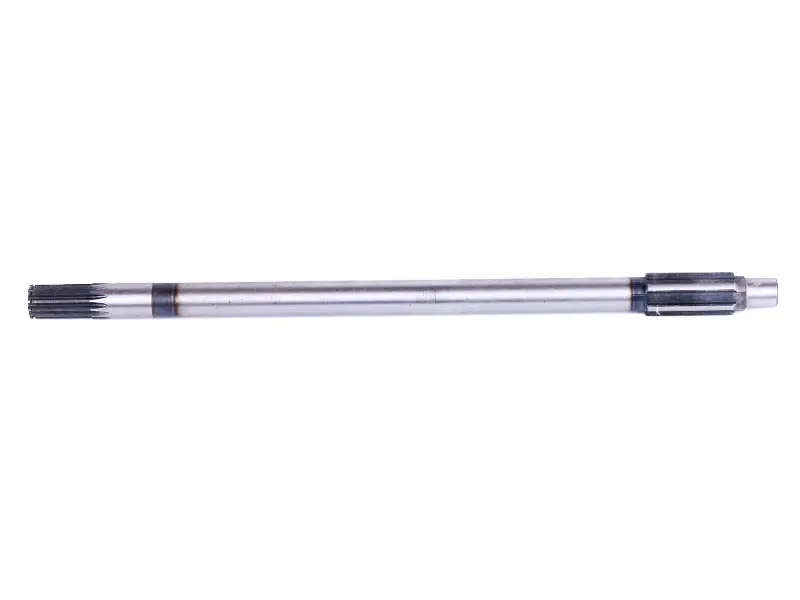

Деталь имеет вытянутую цилиндрическую форму со шлицевыми участками на обоих концах. Между ними находится длинная гладкая часть, а возле концов меняются диаметры и расположены переходы между участками. Шлицы передают усилие через зацепление с ответными деталями. Для правильной посадки имеют значение не только общая длина вала, но и расположение каждого перехода, длина зацепления и геометрия шлицев.

Когда вал требует замены

Поводом для проверки служат стуки при включении привода, увеличенный люфт в соединениях, вибрация и рывки под нагрузкой. Такие проявления возможны и при неисправности соседних деталей, поэтому сам вал оценивают после разборки. Осматривают боковые поверхности шлицев: сильная выработка, замятые края и выкрашивание мешают плотному зацеплению. Трещины, изгиб и повреждённые посадочные поверхности также требуют внимания. Установка нового вала в изношенную ответную деталь не устраняет причину люфта.

Что сверить при подборе

Сопоставьте снятый вал с заменой по всей длине, отдельно проверяя каждый конец. Похожие по форме валы могут отличаться профилем шлицев или расстоянием между посадками. Даже небольшое несовпадение способно помешать сборке либо оставить соединение с недостаточной глубиной зацепления.

• Измерьте общую длину, диаметры гладких участков и расстояния между уступами.
• Сравните число, профиль, наружный диаметр и длину шлицев на каждом конце.
• Проверьте форму торцов, переходов и расположение мест фиксации в механизме.
• Оцените состояние сопряжённых деталей: новый вал должен работать с исправными посадками и ответными шлицами.

Установка и проверка

Замену выполняют при остановленном двигателе и отключённом приводе, исключив случайный запуск техники. До разборки фиксируют ориентацию вала и порядок снятия сопряжённых деталей. После извлечения очищают доступные посадочные места и проверяют ответные шлицы, опоры и фиксаторы; при наличии уплотнения в месте прохода вала осматривают и его. Повреждённые сопряжения устраняют до окончательной сборки, иначе они могут быстро износить новую деталь.

При установке совмещают шлицы без перекоса. Вал не забивают через сопротивление и не подтягивают на место крепежом: сначала выясняют, что мешает посадке. Смазку, способ фиксации и регулировку сцепления выбирают по руководству техники. До запуска проверяют правильность сборки и отсутствие заклинивания. Пробное включение проводят без рабочей нагрузки, контролируя посторонний шум и вибрацию. Неверная длина или неполное зацепление могут вызвать осевое смещение, повреждение шлицев и нарушение работы привода.
