Вал рулевого механизма горизонтальный с роликом нового образца Xingtai AMG

Горизонтальный вал рулевого механизма с роликом нового образца Xingtai AMG служит для передачи усилия внутри рулевого механизма. Ролик взаимодействует с червяком, а вал передаёт движение на наружный рычаг и далее к рулевому приводу. Состояние этой пары влияет на свободный ход руля и плавность поворота: изношенные контактные поверхности могут давать люфт, заедание и неравномерное усилие.

Конструкция и причины замены

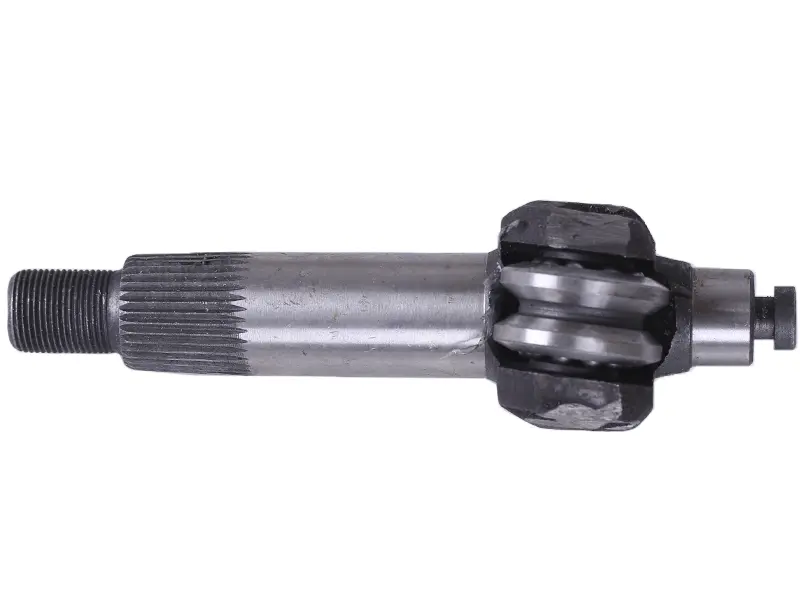

На одном конце вала расположены наружная резьба и продольные шлицы, на другом — держатель с роликом. Шлицевой участок связывает вал с ответной деталью привода, а резьбовой конец позволяет закрепить соединение. При подборе важны не только эти участки, но и посадочные поверхности вала, положение ролика относительно корпуса и форма его рабочих дорожек.

Поводом для проверки служат увеличившийся свободный ход руля, стук при смене направления поворота и движение рывками. После разборки оценивают износ шлицев, состояние резьбы, задиры на посадках, повреждения дорожек ролика и люфт его крепления. Такие симптомы могут возникать и из-за соседних деталей, поэтому замену вала связывают с обнаруженным дефектом, а не только с жалобой на тугое или неточное рулевое управление.

Что сверить со снятым валом

Обозначение «нового образца» нужно учитывать при сравнении с установленным механизмом. Одного сходства общей формы недостаточно: различия в посадках или положении ролика мешают правильно собрать и отрегулировать зацепление. Сверяйте снятый вал и замену по нескольким признакам:

• Общая длина, диаметры посадочных участков и расстояния между уступами.
• Число и профиль шлицев, длина шлицевой части, диаметр и шаг резьбы.
• Форма и размеры ролика, его расположение относительно оси вала и посадочных участков.
• Размеры концов вала и способ фиксации деталей в корпусе.

Изношенные шлицы и повреждённая резьба могут затруднить сравнение, поэтому полезно сверять также ответный рычаг и крепёж. Неподходящее шлицевое соединение нельзя компенсировать усиленной затяжкой, а несовпадение посадок — подгонкой ударами: это повреждает детали и оставляет люфт либо создаёт перекос.

Установка и проверка

При разборке сохраняют порядок расположения регулировочных и крепёжных деталей, отмечают положение наружного рычага. Посадки очищают и проверяют на повреждения. Вместе с валом осматривают червяк, опоры вала, уплотнения и ответные шлицы рычага; изношенные опоры или повреждённый червяк не позволят получить нормальную работу даже после установки нового вала.

Сборку, смазку и регулировку выполняют по руководству конкретного рулевого механизма. Крепёж должен соответствовать резьбе, а ролик — занимать правильное положение в зацеплении. Убирать люфт чрезмерным поджатием нельзя: механизм может начать закусывать при повороте. После сборки проверяют надёжность креплений, свободный ход и плавность движения по всему диапазону. Если усилие резко меняется, остаётся стук или появляется заедание, причину устраняют до эксплуатации техники.
