Вал рулевого механизма горизонтальный для мототрактора AMG

Назначение и устройство

Горизонтальный вал рулевого механизма мототрактора передаёт движение внутри рулевого механизма к приводу поворота колёс. От состояния его рабочих поверхностей и соединений зависит, насколько точно движение руля передаётся дальше, без лишнего свободного хода и заеданий. Вал заменяют при повреждении шлицев, износе посадок, дефектах ролика или деформации, когда регулировка механизма уже не устраняет причину неисправности. В обозначении детали сохранён индекс AMG.

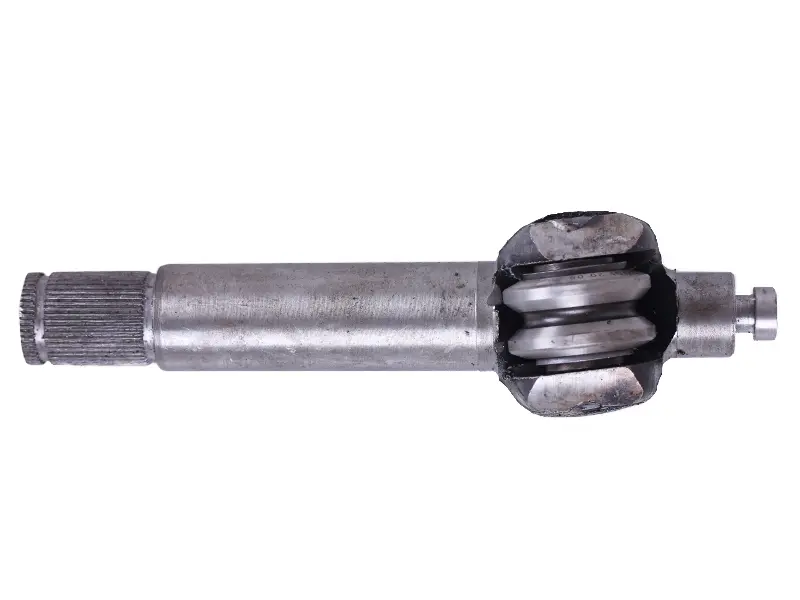

На одном конце вала выполнены продольные шлицы, в расширенной части расположен профилированный ролик, а с противоположной стороны — ступенчатый хвостовик. Шлицевое соединение передаёт усилие на сопряжённую деталь, ролик участвует в зацеплении внутри механизма. При подборе значение имеет вся геометрия вала: одинакового вида шлицевого конца недостаточно, если отличаются посадочные участки или положение ролика.

Когда требуется замена

Поводом для проверки служат увеличенный свободный ход руля, стук при смене направления поворота, рывки и неодинаковое усилие в разных положениях. Эти симптомы могут возникать и из-за других деталей рулевого привода, поэтому вал оценивают после проверки соединений. На снятой детали ищут замятые шлицы, следы проворачивания, задиры на посадках, трещины и повреждения рабочей поверхности ролика. Также проверяют, нет ли избыточного люфта в его креплении.

Что сверить при подборе

Сравните снятый вал с заменой по общей длине, диаметрам и длине посадочных участков, числу и профилю шлицев. Отдельно проверьте расположение уступов, форму хвостовика, размеры ролика и его положение относительно опорных поверхностей. Ошибка в этих местах может помешать сборке или нарушить зацепление. Если сохранился каталог конкретного рулевого механизма, используйте его вместе с обмерами старой детали: одного названия техники для точного подбора недостаточно.

Установка и проверка

Доступ к валу получают при разборке рулевого механизма. До снятия отмечают положение соединённых деталей, очищают корпус снаружи и фиксируют порядок расположения шайб, втулок и регулировочных деталей, если они предусмотрены конструкцией. Вал извлекают без ударов по шлицам и рабочим поверхностям. Новый вал должен входить в соответствующие посадки без перекоса; попытка стянуть несовпадающие детали крепежом способна повредить корпус и опоры.

Во время замены осматривают сопряжённую часть зацепления, опоры вала, уплотнения и деталь, которая садится на шлицы. Изношенные опоры и повреждённые уплотнения устраняют одновременно, иначе люфт или потеря смазки сохранятся. Смазку, затяжку и регулировку зацепления выполняют по требованиям конкретного механизма. После сборки проверяют плавность хода во всём диапазоне, отсутствие закусывания и лишнего свободного хода. Слишком тугое зацепление нельзя считать способом устранить износ: оно увеличивает усилие на руле и нагрузку на детали.
