Вал привода переходного редуктора L-203 mm Z-6 (12 колесо) AMG

Вал привода переходного редуктора передаёт вращение через соединённые с ним детали механизма. Его заменяют при повреждении шлицев, износе посадочных поверхностей, деформации или трещинах. Для подбора этой детали служат длина 203 мм и обозначения L-203 mm Z-6 (12 колесо) AMG, но окончательно соответствие проверяют по размерам и геометрии снятого вала.

Конструкция и работа

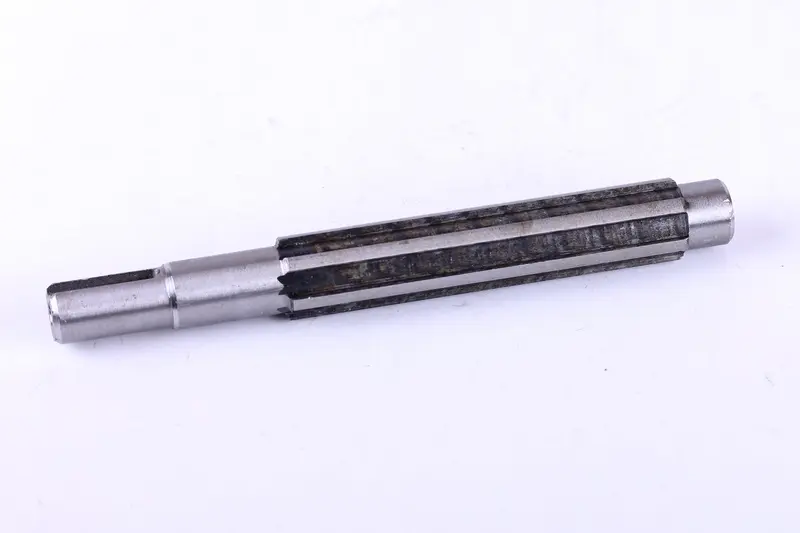

У вала протяжённая часть с прямыми продольными шлицами и ступенчатые цилиндрические участки на концах. На одном конце расположен продольный паз. Шлицевое соединение передаёт усилие через боковые поверхности выступов, поэтому значение имеют не только их количество, но и профиль, ширина и длина зацепления. Ступени и переходы диаметров определяют положение вала относительно сопряжённых деталей.

Изношенные шлицы могут давать люфт и удары при изменении нагрузки. Если повреждены посадки, вал теряет правильное положение в опорах, а нагрузка распределяется неравномерно. При разборке обращают внимание на скруглённые края шлицев, выкрашивание, задиры, следы проворачивания и трещины возле переходов сечения. Шум сам по себе ещё не указывает на неисправность вала: похожие проявления бывают при износе подшипников и ответных деталей.

Что сверить при подборе

Снятую деталь сначала очищают, чтобы загрязнения не мешали измерениям. Сопоставляют общую длину, диаметры и длину каждого посадочного участка, расположение уступов, форму торцов и размеры продольного паза. Для шлицев проверяют количество выступов, наружный диаметр, профиль и протяжённость участка. Совпадения только общей длины недостаточно: другой диаметр посадки или смещённый уступ могут помешать правильной сборке.

Проверяйте также сопряжение с ответной шлицевой деталью. Новый вал не устранит люфт, если изношены обе стороны соединения. Паз должен соответствовать предусмотренной конструкцией ответной детали по ширине, глубине и положению. Слишком свободная посадка вызывает удары и ускоряет износ, а попытка силой соединить несовпадающие поверхности может повредить их ещё во время установки.

Замена и проверка

До разборки привод останавливают и исключают случайный запуск. Фиксируют порядок расположения деталей и крепежа, затем снимают вал с подходящим инструментом. Не стоит выбивать его ударами по шлицам или торцам: замятые кромки мешают прохождению через посадки. Вместе с валом осматривают подшипники, ответные шлицы, фиксаторы и уплотнения, если они предусмотрены конструкцией редуктора. Повреждённые сопряжённые детали заменяют, иначе причина износа сохранится.

При сборке очищают посадки и используют смазку, предусмотренную для редуктора. Если соединение требует запрессовки, усилие прикладывают к соответствующей посадочной части, не передавая его через тела качения подшипника. После установки проверяют фиксацию, свободное вращение и отсутствие заеданий. Осевой люфт оценивают по требованиям конкретного механизма. Первую проверку проводят без рабочей нагрузки: стук, тугой ход или перекос требуют остановки и проверки сборки.
