Вал подъемника Jinma 404 AMG

Вал подъемника Jinma 404 AMG служит для передачи поворотного усилия между деталями подъемного механизма. От состояния вала и его соединений зависит, насколько точно движение передается на рычаги: изношенное сопряжение дает свободный ход, а поврежденные шлицы мешают удерживать детали в заданном положении. Такая замена нужна при повреждении самого вала, а не при любой неисправности подъемника.

Конструкция и признаки износа

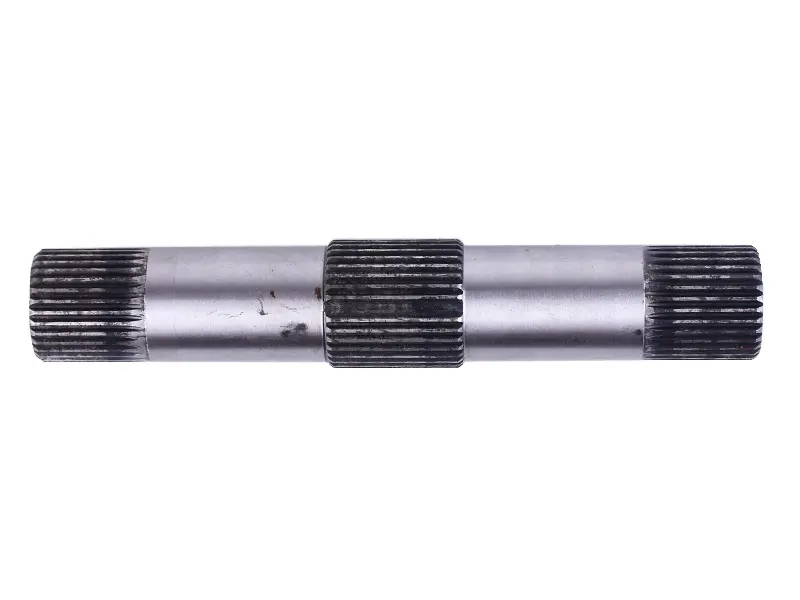

Вал имеет цилиндрическую форму, шлицевые участки на обоих концах и отдельный шлицевой пояс в средней части. Между ними расположены гладкие участки, а центральный пояс выступает относительно соседних поверхностей. При подборе важны все три зоны соединения: совпадения только одного конца недостаточно для правильной сборки.

Поводом для замены могут стать смятые или сколотые шлицы, трещины, изгиб, глубокие задиры и заметная выработка в местах опоры. На износ соединения указывают стук при смене направления нагрузки и движение рычага относительно вала. Эти признаки стоит проверять на разобранном соединении: люфт может появиться и в ответной детали, поэтому новый вал сам по себе не всегда устраняет проблему.

Что сверить при подборе

Сравните снятый вал с заменой по общей длине, диаметрам гладких участков, расположению уступов и расстояниям между шлицевыми зонами. Для каждого соединения отдельно проверьте число и профиль шлицев, наружный диаметр и длину зацепления. Даже небольшое отличие может не позволить рычагу сесть на нужную глубину или изменить положение деталей после сборки.

Обратите внимание на способ осевой фиксации в вашем механизме и на положение вала относительно опор. Сверяйте деталь целиком, сохраняя ориентацию концов: внешне близкие участки не следует считать взаимозаменяемыми без проверки. Если на старом валу шлицы сильно разрушены, дополнительно оцените ответные отверстия рычагов и используйте сведения о снятом узле для проверки размеров.

Установка и проверка соединений

Перед разборкой опустите присоединенное оборудование на устойчивую опору, остановите технику и снимите нагрузку с подъемного механизма. Отметьте взаимное положение рычагов и вала, чтобы при сборке сохранить их угловую установку. Разбирайте крепления в последовательности, предусмотренной устройством подъемника; попытка выбить вал при оставленном фиксаторе повреждает посадочные поверхности.

После снятия очистите места сопряжения и осмотрите опоры, втулки, ответные шлицы и детали фиксации. Изношенные сопряженные детали меняют вместе с валом, если они уже не обеспечивают плотную посадку. Уплотнения, которые приходится снимать при разборке, проверьте на повреждения. Новый вал устанавливайте без перекоса, не притягивая тугое соединение крепежом и не забивая его ударами по шлицам.

После сборки проверьте осевую фиксацию, положение рычагов и плавность движения в доступном диапазоне. Затем испытайте механизм без нагрузки и постепенно проверьте его работу под нагрузкой. Заедание, стук или новый люфт требуют повторной проверки сборки. Неверный профиль шлицев либо неправильная угловая установка ускоряют износ соединений и могут ограничить ход подъемника.
