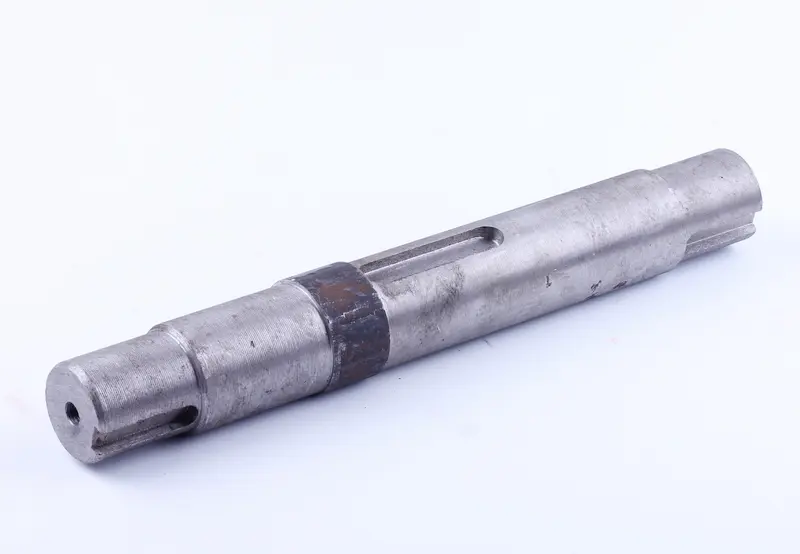

Вал подъемника шпоночный L-297mm Xingtai 120 AMG

Шпоночный вал подъемника Xingtai 120 служит для передачи поворотного усилия в механизме подъема. Соединение через шпонку связывает вал с установленной на нем сопряженной деталью и препятствует их взаимному проворачиванию. Обозначение L-297mm указывает на длину 297 мм. При замене важна не только длина: посадочные участки и положение пазов должны соответствовать снятому валу.

Конструкция и работа соединения

Вал имеет ступенчатую цилиндрическую форму, продольные шпоночные пазы и отверстие на торце. Участки разного диаметра задают места сопряжения с деталями подъемника. Шпоночное соединение передает нагрузку через боковые поверхности шпонки и паза, поэтому их состояние влияет на точность работы механизма. Разбитый паз не позволяет устранить люфт одной лишь заменой шпонки.

Поводом для проверки вала становятся стук при смене направления нагрузки, свободный ход в соединении и заметное смещение сопряженной детали относительно вала. При разборке обращают внимание на замятые края пазов, выработку на посадочных поверхностях, задиры и трещины. Изгиб также служит причиной замены: такой вал может заедать в опорах. При этом рывки или отказ подъема сами по себе еще не указывают именно на неисправность вала — сначала проверяют его соединения.

Что сверить при подборе

Снятую деталь очищают и сравнивают с заменой по всей геометрии. Помимо общей длины 297 мм, измеряют диаметры и длины посадочных участков, расстояния между уступами, ширину и глубину шпоночных пазов. Проверяют их расположение по длине и относительно друг друга по окружности. Отдельно сопоставляют торцевое отверстие и способ фиксации вала в механизме. Совпадения одного размера недостаточно: смещенный уступ или другой паз помешают правильной сборке.

Одновременно осматривают шпонки и ответные пазы сопряженных деталей. Шпонка с замятыми гранями и деталь с разбитым пазом сохранят свободный ход даже после установки нового вала. Проверяют также опоры, втулки или подшипники, если они предусмотрены конструкцией: чрезмерный зазор и перекос увеличивают нагрузку на посадки. Изношенные сопряжения устраняют вместе с причиной повреждения вала, иначе дефект может повториться.

Особенности замены

Перед разборкой снимают нагрузку с подъемника, опускают навесное оборудование на устойчивую опору и исключают случайное включение механизма. Положение сопряженных деталей и последовательность крепежа отмечают, чтобы восстановить сборку. После снятия вала очищают посадки, удаляют заусенцы и проверяют ответные поверхности. Новый вал устанавливают без перекоса, совмещая шпонки с пазами; ударами по кромкам пазов и посадочным участкам его не подгоняют.

Смазку, фиксацию и регулировку выполняют по требованиям механизма. До подачи нагрузки проверяют свободу движения и отсутствие заедания, затем проводят пробный подъем с постепенным увеличением нагрузки. Неподходящие диаметры могут дать люфт либо затруднить вращение, а неверное положение пазов — нарушить взаимное положение деталей. Если вал не занимает свое место свободно при правильной сборке, причину находят до затяжки крепежа и запуска подъемника.
