Вал механизма ручного пуска двигателя TY290 AMG

Вал механизма ручного пуска двигателя TY290 AMG предназначен для ремонта механизма, через который усилие от пусковой рукоятки передаётся двигателю. От состояния вала и его сопряжений зависит, насколько уверенно рукоятка входит в зацепление и передаёт вращение. Замена нужна при повреждении самой детали: покупка одного вала имеет смысл, если остальные части механизма сохранили исправные посадки и могут работать с новой деталью.

Конструкция и признаки износа

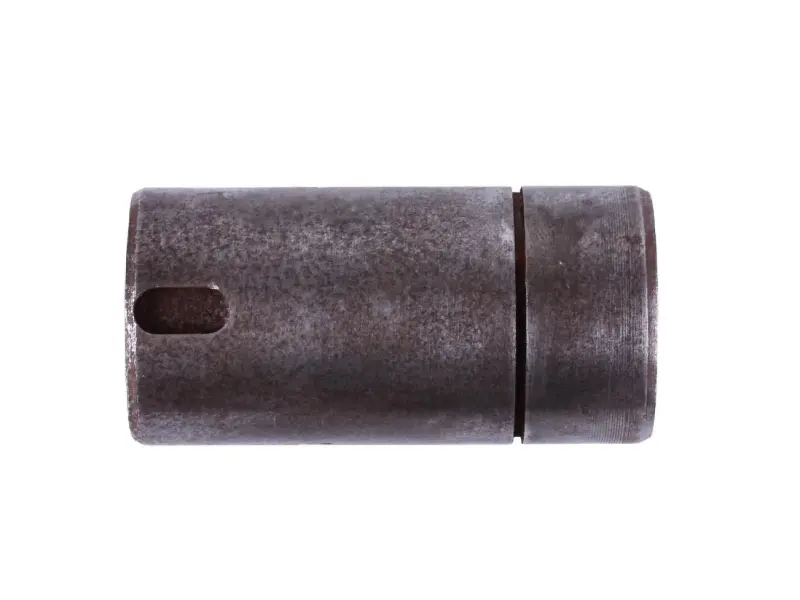

Деталь имеет цилиндрическую форму, продолговатое боковое отверстие и кольцевую канавку возле одного из торцов. При подборе важны не только общий контур, но и положение этих элементов относительно концов вала. Они должны соответствовать снятой детали, чтобы вал занял правильное положение при сборке. Нельзя считать два вала взаимозаменяемыми только потому, что у них одинаковая форма корпуса.

Повод разобрать и проверить механизм — увеличившийся люфт рукоятки, рывки, проскальзывание при приложении усилия или заедание во время вращения. На снятом валу ищут трещины, задиры, выработку посадочных поверхностей и повреждения кромок отверстия. Такие симптомы могут появляться и при износе сопряжённых деталей, поэтому менять вал без осмотра механизма не стоит. Если посадка вокруг него разбита, новый вал сам по себе не устранит люфт.

Что сверить при подборе

Сопоставьте снятый вал с заменой по общей длине, наружным диаметрам, форме торцов и расположению посадочных участков. Отдельно проверьте размеры бокового отверстия, расстояние от него до торца, а также ширину и положение кольцевой канавки. Измерять лучше очищенную деталь: грязь и заусенцы мешают оценить посадку. Сильно изношенный участок не стоит принимать за исходный размер — дополнительно проверяют ответную поверхность, в которой вал установлен.

Осмотрите пусковую рукоятку, её сопряжение с валом, опорные поверхности и предусмотренные конструкцией фиксаторы. Разбитые отверстия, погнутые крепления и повреждённые удерживающие детали могут мешать нормальной работе даже после замены вала. Изношенные сопряжённые части заменяют по результатам осмотра. Несоответствие длины или положения отверстия способно нарушить зацепление, а неправильный диаметр — вызвать перекос, заедание либо лишний люфт.

Замена и проверка сборки

Работайте на остановленном двигателе, исключив случайный запуск. До разборки запомните ориентацию вала и порядок установки креплений; после снятия очистите посадочные места и проверьте их на повреждения. Новый вал устанавливают в том же положении и закрепляют предусмотренным для механизма способом. Если деталь не садится на место, сначала выясните причину: не забивайте её ударами и не растачивайте отверстия для подгонки.

После сборки проверьте фиксацию вала и движение механизма без пускового усилия. Рукоятка должна соединяться с ним без перекоса, а вращение не должно сопровождаться закусыванием. Проверьте также, что рукоятка отсоединяется штатным способом. При тугом ходе, ненормальном люфте или неполном зацеплении остановитесь и повторно проверьте посадку и порядок сборки. Попытка компенсировать неисправность большим усилием ускоряет повреждение сопряжений.
