Вал главный для мототрактора L-390 mm под вал отбора мощности AMG

Главный вал для мототрактора длиной 390 мм, под вал отбора мощности. Он служит для передачи вращения в механизме трансмиссии и удерживает сопряжённые детали на общей оси. При замене такого вала важна не только длина: расположение шлицев, посадочных участков и упоров должно соответствовать снятой детали. Обозначение — AMG.

Конструкция и назначение

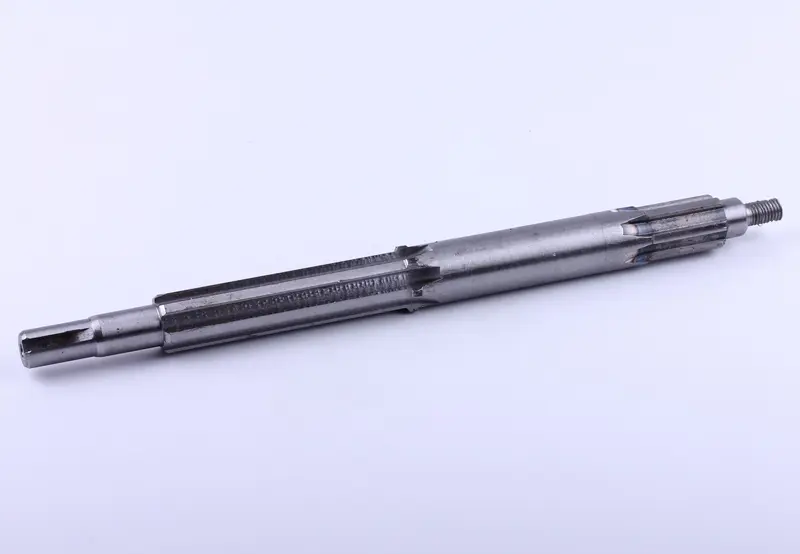

Вал имеет ступенчатую форму, продольные шлицевые участки и гладкую среднюю часть. На одном конце выполнена наружная резьба, на другом — открытый продольный паз. Шлицы передают крутящий момент через сопряжение с ответной деталью, а переходы между диаметрами задают расположение деталей вдоль вала. При подборе учитывают каждый участок: совпадение общей длины ещё не означает, что вал правильно встанет в механизм.

Исполнение под вал отбора мощности нужно учитывать при сравнении с разобранной трансмиссией. Проверяют форму соединения и взаимное положение деталей привода отбора мощности. Ошибка в этих местах может помешать сборке либо привести к неполному зацеплению, повышенному люфту и ускоренному износу сопряжений под нагрузкой.

Когда требуется замена

Поводами для проверки служат стук при изменении нагрузки, увеличенный люфт в соединениях, следы проворачивания сопряжённых деталей и биение. После разборки обращают внимание на смятые или выкрашенные грани шлицев, задиры на посадочных поверхностях, повреждённую резьбу и трещины. Одни только шумы не доказывают неисправность вала: похожие симптомы дают изношенные подшипники и ответные детали, поэтому состояние сопряжений оценивают вместе.

Что сверить при подборе

• Общую длину 390 мм и расстояния от торцов до ступеней и шлицевых участков.
• Диаметры и длину посадочных поверхностей, положение упоров относительно устанавливаемых деталей.
• Количество, профиль и длину шлицев на обоих участках, соответствие ответным соединениям.
• Диаметр и шаг резьбы, форму конца с пазом и размеры самого паза.
• Устройство сопряжения с приводом отбора мощности и способ осевой фиксации вала.

Сравнивать лучше с очищенной снятой деталью, учитывая её износ: сильно выработанная поверхность уже не отражает первоначальный посадочный размер. Если шлицы ответной детали разбиты, новый вал не устранит люфт полностью. Подшипники, втулки и крепёж, которые взаимодействуют с валом в конкретном механизме, осматривают до сборки и заменяют при выявлении повреждений.

Особенности установки

При разборке сохраняют порядок расположения шестерён, втулок, шайб и фиксаторов, если они предусмотрены конструкцией. Новый вал очищают, проверяют поверхности сопряжения и собирают механизм по документации мототрактора. Посадки не подгоняют ударами по резьбовому концу или шлицам; при запрессовке усилие прикладывают к нужной посадочной детали, не передавая его через тела качения подшипника.

После сборки проверяют осевую фиксацию, свободное вращение и отсутствие заеданий. Детали должны занимать штатное положение без принудительного стягивания корпуса крепежом. Неверная посадка или смещение вдоль оси создают лишнюю нагрузку на подшипники и ухудшают зацепление. Проверку работы проводят после восстановления предусмотренной смазки и окончательной сборки механизма.
