Вал главный КПП/6 мототрактора L-370 mm AMG

Главный вал КПП/6 мототрактора длиной 370 мм предназначен для работы в коробке передач. Он передаёт вращение через установленные на нём детали и участвует в работе механизма передачи крутящего момента. Вал заменяют при повреждении шлицев, износе посадочных поверхностей или деформации, когда восстановить правильную посадку сопряжённых деталей уже нельзя. Обозначение изделия — AMG.

Конструкция и работа

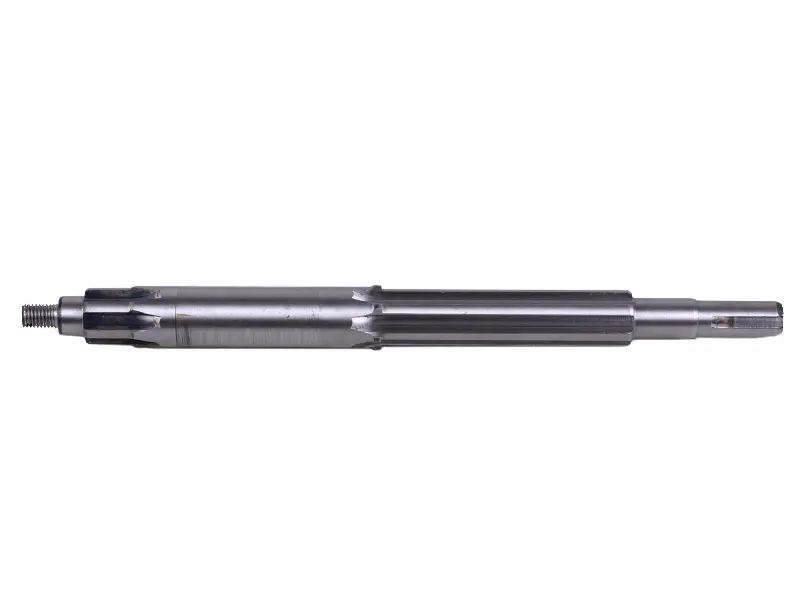

Вал имеет ступенчатую форму: вдоль него расположены участки разного диаметра, длинная шлицевая часть и короткий участок с зубьями. На одном конце выполнена наружная резьба. Шлицы обеспечивают передачу вращения между валом и сопряжёнными деталями, а переходы диаметров задают расположение посадочных участков. При подборе значение имеет не только общая длина, но и расположение каждой ступени относительно торцов.

Поводом для проверки служат люфт установленных деталей, стук под нагрузкой и неравномерный шум коробки. Такие признаки сами по себе ещё не доказывают неисправность вала: после разборки проверяют его вместе с подшипниками и сопряжёнными деталями. На снятом валу ищут выработку на боковых поверхностях шлицев, сколы зубьев, задиры на посадках и повреждения резьбы. Трещины и изгиб также требуют замены детали.

Что сверить при подборе

Сравните снятый вал с заменой по общей длине 370 мм, диаметрам и длине посадочных участков. Отдельно проверьте число и профиль шлицев и зубьев, расположение упоров, размеры резьбового конца и форму противоположного торца. Одинаковая длина не означает одинаковую посадку: даже небольшой сдвиг ступени может помешать сборке или изменить положение деталей внутри коробки.

Сверку удобно проводить последовательно от одного торца к другому, записывая размеры каждого участка. Диаметры посадок измеряйте на неповреждённых поверхностях: выработка может исказить результат. Сопоставьте также обозначение коробки и каталожную схему конкретного мототрактора. Если прежний вал сильно повреждён, ориентируйтесь на документацию и размеры сопряжённых деталей, а не только на сохранившиеся очертания.

Замена и проверка сборки

Перед извлечением вала зафиксируйте порядок расположения шестерён, втулок, шайб и фиксаторов, если они предусмотрены конструкцией коробки. Снятые детали очистите и осмотрите. Вместе с валом стоит проверить подшипники, ответные шлицы и зубья, а также удерживающие детали. Изношенное сопряжение может сохранить люфт даже после установки нового вала и ускорить повреждение его поверхностей.

Собирайте коробку в порядке, установленном для её конструкции. Посадки должны соответствовать предусмотренному способу монтажа; удары по резьбе и зубьям недопустимы. При запрессовке подшипника усилие передают через кольцо, которое садится с натягом. После сборки проверьте осевое положение вала, фиксацию деталей и свободное вращение без заеданий. Неправильный подбор или перекос при установке могут вызвать шум, перегрузку подшипников и ускоренный износ зубчатых соединений.
