Вал главный сцепления/гидронасоса L-365 mm Z-6 (12 колесо) AMG

Главный вал сцепления/гидронасоса L-365 mm Z-6 (12 колесо) AMG служит для передачи вращения в механизме привода. От состояния его соединений и посадочных поверхностей зависит, насколько плотно сопрягаются детали и сохраняется ли правильное положение вала при работе. При ремонте его подбирают по размерам и устройству снятого вала: одного совпадения названия недостаточно.

Конструкция и назначение

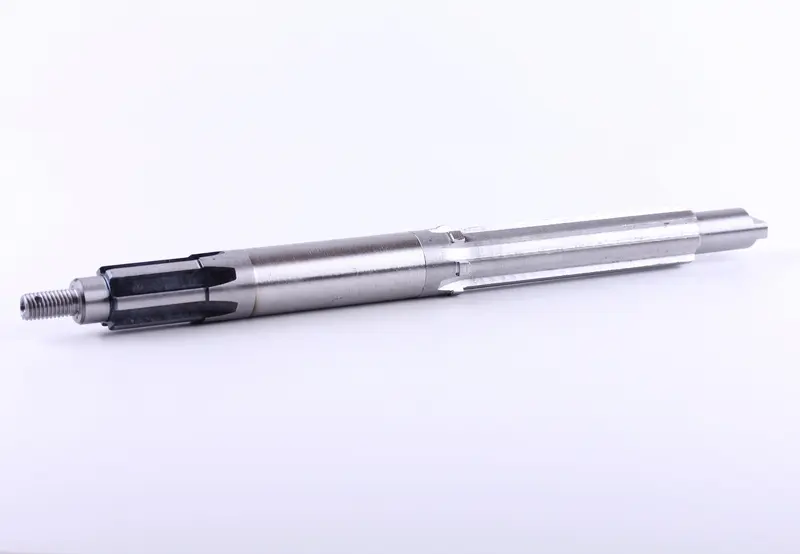

Длина вала — 365 мм. На нем есть цилиндрические участки разного диаметра, продольные выступы и пазы, а на одном конце — наружная резьба. Такая геометрия требует точного соответствия сопряженным деталям: длина определяет положение вала в механизме, посадочные участки — его расположение в опорах, а профиль соединения — передачу вращения без лишнего люфта. Обозначения Z-6 и «12 колесо» сохраняют при сверке детали вместе с ее размерами.

Когда требуется замена

Повод для проверки вала — стук при изменении нагрузки, заметный люфт в соединении, вибрация или неравномерная работа привода. После разборки ищут выработку на сопрягаемых поверхностях, замятые кромки продольных выступов, задиры, поврежденные витки резьбы и трещины. Эти признаки помогают оценить состояние детали, но шум сам по себе не доказывает неисправность вала: похожие проявления бывают при износе подшипников и ответных деталей.

Вал меняют при повреждениях, которые мешают надежной посадке и передаче вращения. Ослабленное соединение постепенно разбивает ответный профиль, а работа с перекосом ускоряет износ опор. Если старый вал имеет следы проворачивания или выраженную выработку, вместе с ним проверяют детали, с которыми он соприкасается. Установка нового вала в изношенное сопряжение может оставить прежний люфт.

Что сверить при подборе

Сравните общую длину, диаметры и длину каждой ступени, расстояния между уступами, форму обоих концов. Отдельно проверьте число и профиль продольных выступов, протяженность участков зацепления, диаметр и шаг резьбы. Размеры лучше снимать с неповрежденных участков: выработанная поверхность даст заниженное значение. Совпадение общей длины при другой геометрии посадок не обеспечит правильную сборку.

Особенности установки

При разборке зафиксируйте положение вала, крепежа и установленных рядом дистанционных деталей. Очистите места сопряжения и осмотрите опоры, подшипники, ответные профили и уплотнения, если они предусмотрены конструкцией. Детали с люфтом, заеданием или поврежденными кромками требуют отдельной оценки и замены по состоянию. Остатки разрушенных деталей и загрязнения не должны попадать в соединения при сборке.

Вал устанавливают в последовательности, предусмотренной для конкретного механизма. Не следует затягиванием крепежа принудительно стягивать несовпадающие посадки или наносить удары по резьбовому концу. После сборки проверяют фиксацию, отсутствие заедания и свободное вращение в допустимых для механизма пределах. Неверно подобранная длина, резьба или форма сопряжения может вызвать перекос, неполное зацепление и повторное повреждение привода.
