Вал входной (1000/540) DongFeng 354 AMG

Входной вал (1000/540) DongFeng 354 AMG предназначен для передачи вращения внутри механизма. Он принимает крутящий момент через соединение с сопряжённой деталью и передаёт его дальше через зубчатое зацепление. При ремонте важны не только целые зубья, но и состояние шлицев, посадочных поверхностей и самого тела вала: от них зависят плотность соединений и правильное положение деталей при вращении.

Конструкция и причины замены

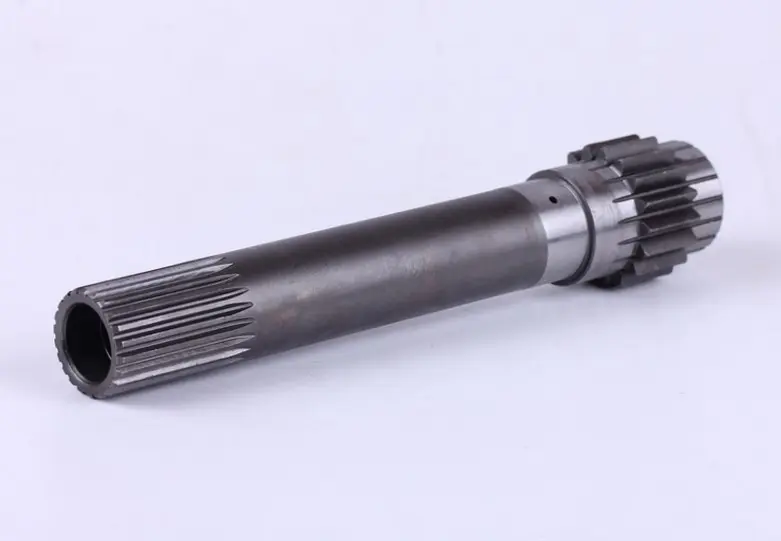

Вал имеет вытянутую ступенчатую форму. На одном конце расположены наружные продольные шлицы и открытое осевое отверстие, на другом — зубчатый участок. Между ними находятся цилиндрические поверхности разного диаметра; возле зубчатого конца есть небольшое боковое отверстие. При подборе следует учитывать взаимное расположение всех этих участков, поскольку внешне близкие валы могут иметь разные посадки.

Причиной замены становятся сколы зубьев, заметная выработка шлицев, трещины, изгиб или повреждение посадочных поверхностей. Изношенное шлицевое соединение может давать люфт и удары при изменении нагрузки, а повреждённые зубья — стук при вращении. Такие признаки требуют осмотра разобранного механизма: шум сам по себе ещё не указывает на неисправность именно вала. Одновременно проверяют сопряжённую шестерню, опоры и детали фиксации.

Что сверить со снятым валом

Обозначение 1000/540 нужно сопоставить с обозначением заменяемой детали. Одного совпадения названия недостаточно: вал должен соответствовать механизму по размерам и профилям соединений. Удобнее сравнивать очищенные детали, когда видны края зубьев, шлицев и переходы между посадочными участками.

• Измерьте общую длину, диаметры и длину отдельных посадок, расстояния между уступами.
• Сравните число, профиль и длину шлицев, а также форму входа в соединение.
• Сверьте число и форму зубьев, ширину зубчатого участка и его расположение относительно торца.
• Проверьте диаметр и глубину осевого отверстия, положение бокового отверстия и места фиксации вала.

Разница в длине посадки или положении уступа может сместить сопряжённую деталь. Несовпадение шлицев мешает правильному соединению, а неподходящий зубчатый участок нарушает зацепление. Подгонять вал ударами или стачивать зубья ради сборки нельзя: такая установка создаёт риск заклинивания и повреждения соседних деталей.

Особенности установки

До разборки зафиксируйте расположение вала, крепежа, шайб и дистанционных деталей, если они предусмотрены конструкцией. Сняв вал, очистите сопряжения и проверьте состояние опор. Подшипники с люфтом или заеданием, повреждённые уплотнения и изношенные фиксаторы стоит заменить вместе с ним, если они входят в этот механизм. Сохранение повреждённой ответной детали может быстро испортить новое соединение.

Собирайте механизм в установленной для него последовательности, используя подходящие оправки. Усилие прикладывают к нужной посадке, не передавая его через зубья; при монтаже подшипника под нагрузкой должно находиться соответствующее кольцо. После фиксации проверьте осевое положение и свободное вращение без заеданий. Смазку и регулировку зазоров выполняют по требованиям механизма. Пробный запуск начинают без рабочей нагрузки; при стуке, тугом ходе или быстром нагреве работу прекращают и проверяют сборку.
