Вал вилки включения оборотов ВОМ DongFeng L-114 mm AMG

Вал вилки включения оборотов ВОМ DongFeng L-114 mm AMG предназначен для механизма переключения вала отбора мощности. Он служит опорой и направляющей для вилки, участвующей во включении выбранного режима. От состояния вала и его сопряжения с вилкой зависит, сможет ли механизм пройти полный ход без заедания и избыточного люфта. Обозначение L-114 mm указывает длину 114 мм.

Конструкция и причины замены

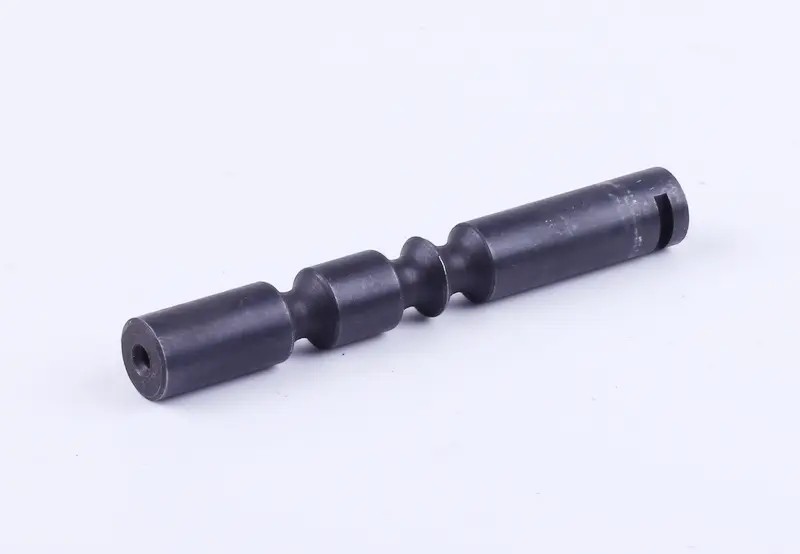

Деталь имеет ступенчатую цилиндрическую форму: участки разного диаметра разделены кольцевыми выемками. На одном торце есть отверстие, возле противоположного конца — поперечная прорезь. При подборе учитывают не только общую длину, но и расположение этих элементов: вал должен совпасть с посадочными местами и деталями механизма переключения.

Повод проверить вал — тугое или неравномерное перемещение вилки, увеличенный свободный ход привода, неполное включение режима. После разборки обращают внимание на задиры, выработку на поверхностях контакта, повреждения кромок выемок и искривление. Такие дефекты могут мешать перемещению вилки или нарушать её положение. Одних симптомов недостаточно для замены: похожие проявления бывают при износе самой вилки, её крепления или механизма фиксации.

Что сверить со снятой деталью

Ориентир для подбора — снятый вал и каталог конкретной техники DongFeng. Измерьте общую длину, диаметры цилиндрических участков и расстояния между переходами. Сопоставьте форму и положение кольцевых выемок, торцевого отверстия и прорези. Проверьте место соединения с вилкой и способ удержания вала в механизме. Совпадение длины 114 мм само по себе не подтверждает взаимозаменяемость: отличия в профиле могут ограничить ход или помешать сборке.

Отдельно оцените состояние сопряжённых деталей. Разбитое отверстие вилки или изношенные направляющие могут оставить люфт даже после установки нового вала. Осмотрите крепёж вилки, фиксирующие детали и поверхности, по которым она перемещается. Детали с выраженной выработкой заменяют по результатам осмотра; иначе причина неполного включения может сохраниться.

Установка и проверка хода

Работу выполняют на остановленной технике, исключив случайный запуск и вращение привода. До снятия запомните положение вилки, ориентацию вала и порядок расположения фиксаторов. Разбирайте механизм по руководству конкретной машины: подпружиненные детали фиксации нужно удерживать, чтобы не потерять их. Очистите посадочные места от загрязнений и продуктов износа, затем ещё раз сравните новый вал со снятым.

При сборке установите вилку и крепления в предусмотренное положение, смажьте поверхности сопряжения согласно требованиям к трансмиссии. Вал должен входить без принудительной подгонки; забивать его при несовпадении посадок нельзя. До запуска проверьте доступным для этого механизма способом полный ход и фиксацию положений. Заедание, чрезмерный люфт или неполное перемещение требуют повторной проверки сборки. Неверный профиль вала может вызвать недовключение и ускоренный износ вилки и сопряжённых деталей.
