Вал вилки 3-й и 4-й передач DongFeng 240/244, L-215 mm AMG

Вал вилки 3-й и 4-й передач DongFeng 240/244 предназначен для механизма переключения коробки передач. Он задаёт направление перемещения вилки и участвует в её установке в нужное положение при выборе передачи. Обозначение L-215 mm указывает длину 215 мм. Деталь нужна при ремонте механизма выбора передач, когда повреждён или изношен сам вал, а установка исправной вилки не устраняет люфт либо заедание.

Конструкция и работа

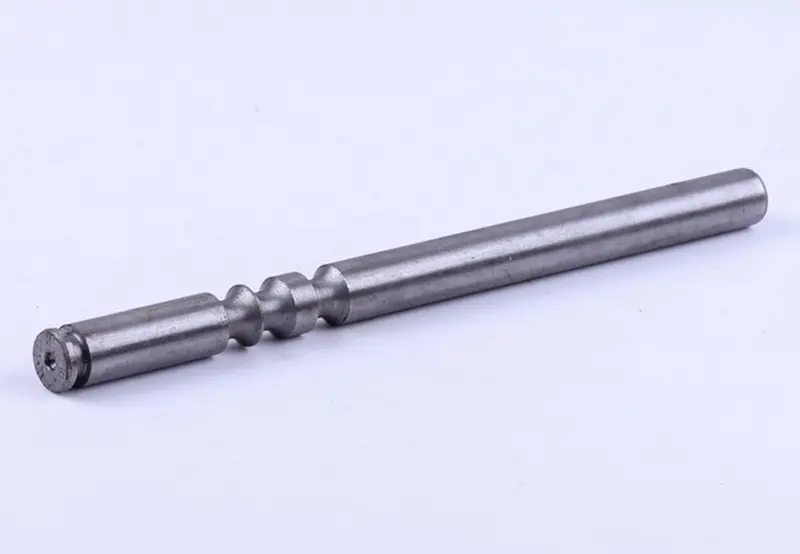

Вал имеет вытянутую цилиндрическую форму, участки разного диаметра и кольцевые проточки. При подборе значение имеет не только общая длина: расположение переходов и проточек должно соответствовать сопряжённым деталям. Гладкие поверхности обеспечивают движение в направляющих, поэтому задиры, коррозия и деформация могут мешать свободному ходу. Геометрия вала влияет на положение вилки и точность её перемещения внутри коробки.

Поводом для проверки служат тугое переключение, неполное включение передачи, заметный люфт или заклинивание механизма. Такие признаки сами по себе не доказывают неисправность вала: похожие проявления возможны при износе вилки, направляющих и фиксаторов. После разборки оценивают прямолинейность детали, состояние цилиндрических участков, кромок и проточек. Вал с изгибом, глубокими задирами или выработкой в местах сопряжения требует замены; попытка убрать выраженный износ шлифованием может увеличить зазор.

Что сверить при подборе

Сравните снятый вал с заменой по длине, диаметрам отдельных участков и расстояниям от торца до каждой проточки и уступа. Отдельно проверьте форму концов, место посадки вилки и способ её крепления. Совпадение длины 215 мм ещё не означает, что деталь правильно встанет в механизм: смещение даже одного конструктивного участка может изменить ход или помешать сборке. Для проверки удобно использовать штангенциркуль, снятую деталь и схему конкретной коробки передач.

Замена и проверка

До извлечения вала зафиксируйте положение вилки, креплений и деталей фиксации, чтобы восстановить их расположение при сборке. Вал освобождают от удерживающих деталей и выводят из направляющих без перекоса. Если он не выходит свободно, сначала выясняют причину: оставшееся крепление или заусенец нельзя преодолевать сильными ударами. Новый вал устанавливают с чистыми поверхностями сопряжения и смазкой, предусмотренной для коробки передач.

Одновременно осмотрите отверстия направляющих, посадку вилки, её контактные поверхности и крепёж. Проверьте состояние фиксаторов и их пружин, если они предусмотрены конструкцией. Изношенные сопряжённые детали могут сохранить люфт и после замены вала. При сборке соблюдайте порядок установки и регулировки по документации коробки, не изменяя форму проточек и посадочных участков ради подгонки.

До запуска проверьте ход механизма вручную: вилка должна перемещаться без заеданий, а выбранные положения — удерживаться штатными фиксаторами. Несоответствие геометрии или ошибка при сборке способны привести к неполному включению передачи и ускоренному износу вилки и сопряжённых деталей. Если для переключения требуется чрезмерное усилие, причину устраняют до работы под нагрузкой.
