Вал вилки 2-й передачи DongFeng 240/244 L-345 mm AMG

Вал вилки 2-й передачи DongFeng 240/244 L-345 mm AMG — деталь механизма переключения коробки передач. Длина вала — 345 мм. Он служит направляющей и опорой для вилки, участвующей во включении второй передачи. Состояние вала и его посадок влияет на свободное перемещение механизма: при изгибе, задирах или выработке вилка может двигаться с заеданием либо получать лишний люфт.

Конструкция и назначение

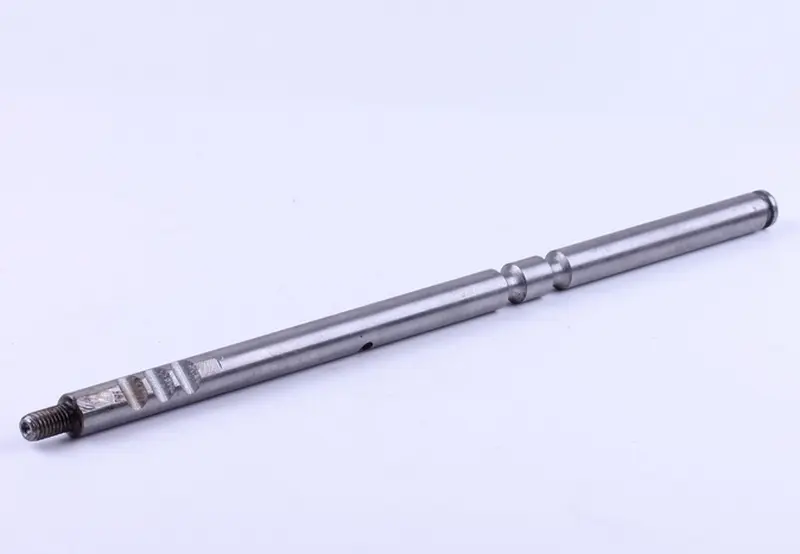

Вал имеет вытянутую ступенчатую форму с цилиндрическими участками разного диаметра. На одном конце выполнена наружная резьба; вдоль детали расположены проточки, обработанные выемки и боковое отверстие. При подборе важна вся геометрия: совпадение только общей длины ещё не означает, что вал правильно встанет в корпус и соединится с остальными деталями механизма.

Поверхности, по которым перемещается или на которые опирается вилка, должны сохранять форму и обеспечивать ход без перекоса. Повреждённая резьба затрудняет надёжное крепление, а износ участков сопряжения может нарушить точность работы переключения. Поэтому старый вал оценивают не только по тому, цел ли он, но и по состоянию каждого места контакта.

Когда требуется замена

Повод осмотреть вал — тугое включение второй передачи, заедание при перемещении рычага или увеличившийся свободный ход механизма. Эти признаки могут быть связаны и с вилкой, её креплением либо фиксаторами, поэтому причину определяют после осмотра сопряжённых деталей. Замена одного вала не устранит выработку в посадочном отверстии вилки или повреждение деталей фиксации.

На снятом валу проверяют прямолинейность, задиры, следы коррозии, глубокие риски и ступеньки выработки. Отдельно осматривают резьбу, края отверстия и выемок. Причиной замены могут стать деформация после приложения чрезмерного усилия к рычагу, повреждение при разборке или износ поверхностей трения. Если механизм заклинивает, не стоит пытаться включить передачу силой: нагрузка передаётся на вилку и её соединения.

Что сверить при подборе

Сопоставьте новый вал со снятым по общей длине 345 мм, диаметрам и длинам отдельных ступеней. Проверьте резьбу — её диаметр, шаг и длину участка. Затем сравните расположение проточек, выемок и бокового отверстия относительно торцов. Полезно измерять расстояния от одного и того же конца: так проще заметить смещение, которое мешает сборке или ограничивает ход вилки.

Также проверьте сопряжение с вилкой и направляющими в корпусе. Ошибка в диаметре может вызвать заедание или избыточный люфт, а несовпадение мест крепления и фиксации — помешать полному включению передачи. Подгонять неподходящий вал ударом, растачивать отверстия или менять форму выемок вместо точного подбора не следует.

Установка и проверка

При разборке зафиксируйте положение вилки, крепежа и деталей фиксации, чтобы восстановить их взаимное расположение. Очистите посадки и осмотрите вилку, направляющие отверстия, крепёж и доступные фиксаторы. Детали с повреждениями или выраженной выработкой заменяют вместе с валом по результатам проверки.

Сборку выполняют в порядке, предусмотренном для коробки передач, со смазкой трущихся поверхностей и штатным закреплением соединений. Вал должен занимать своё место без принудительного изгиба и ударной подгонки. До запуска техники проверьте вручную ход механизма, включение передачи и возврат в нейтраль. При заедании или неполном ходе сначала устраняют причину, затем проверяют работу под нагрузкой.
