Вал вилки 1-й и задней передачи DongFeng 240/244, L-215 mm AMG

Вал вилки 1-й и задней передачи DongFeng 240/244, L-215 mm AMG — деталь механизма переключения коробки передач. Длина составляет 215 мм. Вал задаёт направление перемещения вилки и помогает сохранять её положение относительно сопряжённых деталей. От состояния его поверхности и посадок зависит, насколько свободно перемещается вилка и достигает ли она нужного положения при переключении.

Конструкция и назначение

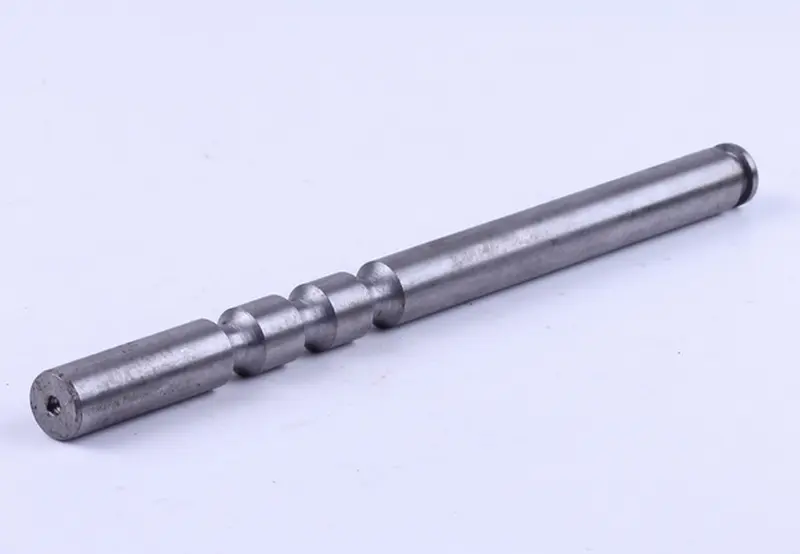

Деталь имеет вытянутую цилиндрическую форму, кольцевые проточки и участки разного диаметра. На одном торце есть небольшое отверстие, возле другого конца — узкая кольцевая канавка. При подборе важны не только общая длина, но и расположение этих элементов: вал должен соответствовать посадкам и механизму фиксации конкретной коробки. Совпадения одного размера недостаточно для правильной замены.

Вал работает в сопряжении с вилкой и направляющими поверхностями механизма переключения. Задиры, выработка или изгиб могут мешать его движению, создавать люфт и нарушать точность включения передачи. Поэтому при ремонте оценивают всю поверхность детали, особенно места контакта с вилкой, опорами и фиксирующими деталями.

Когда нужна замена

Повод проверить вал — заедание при выборе первой передачи или заднего хода, увеличенный свободный ход механизма, неполное включение либо самопроизвольное выключение передачи. Эти признаки могут быть связаны также с вилкой и фиксатором, поэтому решение о замене принимают после осмотра. Изношенные проточки, глубокие задиры, повреждённые кромки и заметная деформация требуют отдельного внимания: новая вилка на повреждённом валу не устранит причину неисправности.

Что сверить при подборе

• Общую длину 215 мм и диаметры всех посадочных участков снятого вала.
• Число, ширину и глубину проточек, расстояния между ними и от торцов.
• Форму концов, расположение отверстия и концевой канавки.
• Способ крепления вилки и соответствие мест контакта с фиксатором.

Размеры удобнее сравнивать на очищенной детали, отсчитывая расстояния от одного и того же торца. Отдельно проверьте сопряжение с вилкой: она не должна перекашиваться или иметь чрезмерный люфт. Ошибка в расположении проточки может сместить положение фиксации, а несовпадение диаметра — вызвать заедание или разбить посадку. Не стоит подгонять вал ударами или стачивать его участки ради сборки.

Особенности установки

Работу выполняют на остановленной технике, исключив её случайное движение. Перед разборкой отмечают ориентацию вала и положение вилки, сохраняют порядок установки крепежа и фиксаторов. После снятия очищают посадочные места, проверяют вилку, её крепление и доступные детали фиксации. Изношенные сопряжённые детали меняют по результатам осмотра, иначе люфт или затруднённое переключение могут остаться.

При сборке контактные поверхности смазывают согласно требованиям коробки, устанавливают вал в прежней ориентации и закрепляют вилку предусмотренным способом. До запуска проверяют свободное перемещение и чёткую фиксацию положений по процедуре для этой коробки. Заедание или неполный ход — повод проверить сборку и соответствие детали; попытка включить передачу силой может повредить вилку и сопряжённые части.
