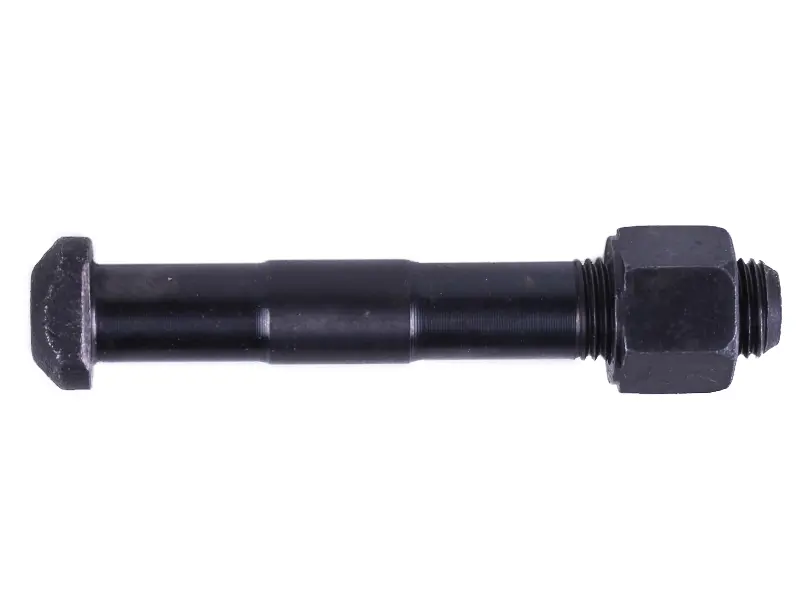

Болт шатуна TY290 AMG

Назначение болта шатуна

Болт шатуна TY290 AMG служит для крепления крышки нижней головки шатуна. Это соединение удерживает крышку на месте при движении поршня и вращении коленчатого вала. От правильного подбора крепежа и его затяжки зависит сохранение посадки шатунного подшипника. Болт меняют при повреждении резьбы, деформации стержня, дефектах головки или по требованиям руководства по ремонту двигателя.

Конструкция и признаки повреждения

Болт имеет головку на одном конце, длинный стержень с переходами диаметра и наружную резьбу на другом. Такая геометрия требует сверки не только общей длины: посадочные участки должны соответствовать отверстиям шатуна и крышки, а головка — правильно опираться на своё место. Резьбовая часть предназначена для затяжки соединения гайкой. Крепёж с иной формой головки или расположением переходов может войти в отверстие, но не обеспечить правильную посадку.

Причиной замены становятся сорванные или смятые витки, изгиб, трещины, глубокие следы коррозии и повреждения опорной поверхности головки. Следы перемещения в посадке и ослабление соединения также требуют проверки. После работы с ослабленной крышкой недостаточно заменить только болт: нужно осмотреть ответную резьбу гайки, отверстия, плоскости стыка и шатунные вкладыши. Чрезмерная затяжка может растянуть крепёж, поэтому отсутствие заметных дефектов само по себе не подтверждает пригодность снятого болта к повторной установке.

Что сверить при подборе

Ориентир по применению — обозначение TY290. Сравните новый болт со снятым крепежом и требованиями ремонтной документации: общую длину, длину под головкой, диаметры и длины посадочных участков, форму головки, диаметр и шаг резьбы. Отдельно проверьте, где начинается резьба относительно крышки шатуна. Ошибка по этому размеру способна помешать стягиванию деталей даже при совпадении общей длины болтов.

Гайка должна подходить по резьбе и требованиям к шатунному крепежу. Свободное навинчивание ещё не означает, что произвольная гайка пригодна для этого соединения. Повреждённую гайку заменяют; необходимость замены остальных болтов шатуна определяют по их состоянию и руководству двигателя. Не используйте дополнительные шайбы или доработку стержня как способ компенсировать несовпадение размеров.

Особенности установки

При разборке сохраняют принадлежность крышки своему шатуну и её ориентацию. Посадочные места очищают, проверяют прилегание деталей и состояние подшипника. Новый болт устанавливают без перекоса, не пытаясь устранить несоответствие посадки усиленной затяжкой. Состояние резьбы при сборке — сухая или смазанная — должно соответствовать ремонтному руководству: оно влияет на усилие стягивания при одном и том же моменте.

Крепёж затягивают динамометрическим инструментом в установленной для двигателя последовательности, соблюдая предписанный момент и доворот, если он предусмотрен. После сборки проверяют посадку крышки и свободное вращение коленчатого вала по процедуре ремонта. Неверный болт, перекос крышки или неправильная затяжка могут привести к ослаблению соединения, повреждению вкладышей и серьёзной поломке двигателя.
