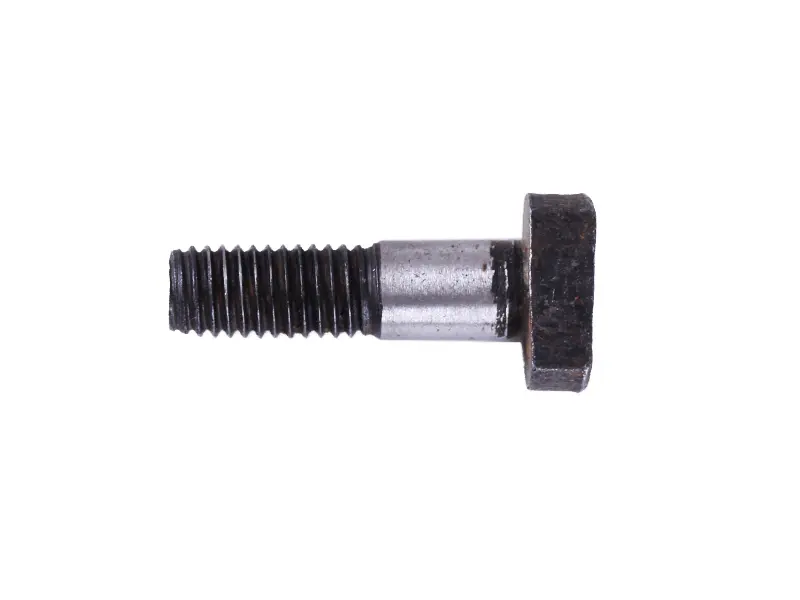

Болт конической ведомой шестерни тип 2 Jinma 404 AMG

Болт конической ведомой шестерни тип 2 Jinma 404 AMG предназначен для крепления ведомой шестерни в механизме передачи вращения. Надёжность этого соединения зависит от состояния резьбы, посадки стержня и правильной затяжки. Ослабленный или повреждённый крепёж позволяет деталям смещаться под нагрузкой, поэтому при разборке передачи болт проверяют вместе с отверстиями и опорными поверхностями шестерни.

Конструкция и назначение

У болта головка, гладкий участок стержня под ней и резьбовая часть на конце. При подборе имеет значение не только резьба: длина и диаметр гладкого участка должны соответствовать месту установки. Если заменить такой болт крепежом с иной геометрией, резьба может оказаться в зоне посадки, а головка — неправильно опираться на сопряжённую поверхность. В результате соединение не получит нужного прижима даже при ощутимом сопротивлении затяжке.

Когда требуется замена

Причинами замены служат сорванные или замятые витки, изгиб стержня, трещины, повреждение головки и заметная выработка на гладком участке. Болт также осматривают после обнаружения ослабленного крепления: следы ударов и натиры могут указывать на перемещение деталей. Шум или люфт в передаче сами по себе не доказывают неисправность болта, но дают повод проверить крепление шестерни при разборке. Повторно использовать крепёж с повреждениями нельзя.

Что сверить при подборе

Обозначение «тип 2» сохраняет различие между вариантами детали, однако для точного подбора нужен снятый болт или каталог конкретного механизма. Сопоставьте диаметр и шаг резьбы, длину от опорной поверхности головки до торца, длину резьбовой части, диаметр и длину гладкого участка. Отдельно проверьте форму и размеры головки, её опорную поверхность и свободное место для инструмента. Совпадения общей длины недостаточно, если граница между гладкой частью и резьбой расположена иначе.

Слишком длинный болт может упереться в дно глухого отверстия, не прижав шестерню, либо выступить за допустимый предел. Короткий не обеспечит предусмотренную глубину зацепления резьбы. Неверный шаг повреждает ответные витки, а несоответствие посадочной части мешает правильной сборке. Требования к прочности крепежа сверяют по документации механизма; одинаковая форма не делает произвольный болт подходящей заменой.

Особенности установки

При замене зафиксируйте детали от смещения и очистите место крепления от загрязнений. Осмотрите ответную резьбу, отверстие под стержень и поверхность под головкой: новый болт не устранит выработку или деформацию этих мест. Проверьте остальные болты крепления шестерни и предусмотренные конструкцией стопорные детали. Повреждённые элементы фиксации заменяют согласно требованиям к сборке соединения.

Сначала убедитесь, что болт входит без перекоса и резьба наживляется без принуждения. Не подтягивайте им шестерню, которая не села на своё место. Окончательную затяжку, её последовательность и способ стопорения выполняют по руководству механизма; смазку резьбы или фиксатор применяют только по его указаниям. После сборки проверяют прилегание деталей и отсутствие контакта крепежа с соседними подвижными частями.
