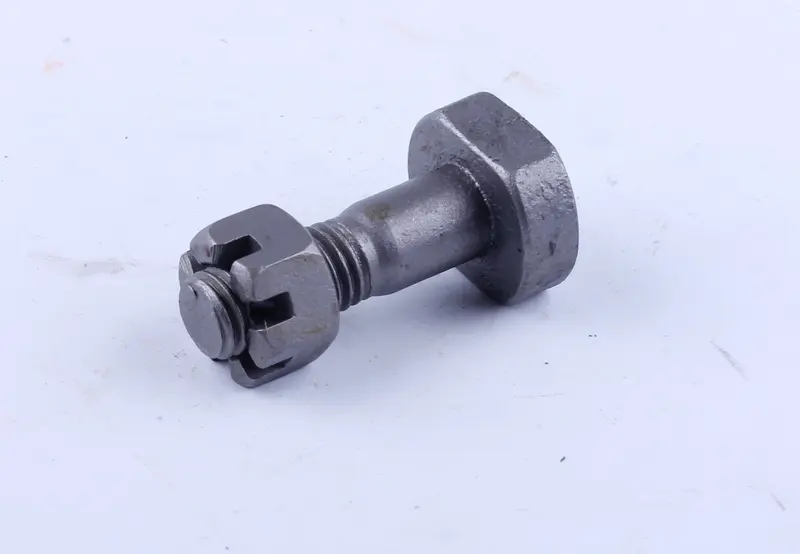

Болт дифференциала М12 Xingtai 24B, Shifeng 244, Taishan 25 AMG

Болт дифференциала М12 предназначен для крепления деталей дифференциала тракторов Xingtai 24B, Shifeng 244, Taishan 25. Дифференциал позволяет ведущим колёсам вращаться с разной скоростью при повороте, а исправность его крепежа помогает сохранять правильное взаимное положение соединённых деталей. При ремонте болт подбирают по резьбе и геометрии снятого крепежа: совпадения названия модели для точного подбора недостаточно.

Конструкция и обозначение

У болта широкая головка, гладкий участок стержня и резьбовой конец. Головка служит упором при затяжке, гладкая часть располагается в отверстии соединения, а резьба обеспечивает фиксацию крепежа. Обозначение М12 означает метрическую резьбу с номинальным диаметром 12 мм. Оно само по себе не определяет шаг резьбы, длину болта или размеры его гладкой части. Эти параметры нужно сверять отдельно, поскольку внешне близкий крепёж может иначе садиться в отверстие или не обеспечивать нужное стягивание деталей.

Когда требуется замена

Причины замены — повреждённые витки, изгиб стержня, заметная выработка на гладком участке, трещины или деформация головки. Следы перемещения в посадке и ослабление соединения также требуют проверки крепежа. Если гайка идёт с перекосом, заедает или проворачивается на резьбе, затягивать соединение с дополнительным усилием нельзя: нужно выяснить, какая из сопряжённых деталей повреждена. Шум и люфт в дифференциале служат поводом для осмотра, но сами по себе ещё не указывают именно на неисправность болта.

Что сверить при подборе

Сравните длину от опорной поверхности головки до торца, диаметр и длину гладкого участка, протяжённость резьбы и её шаг. Проверьте форму головки, площадь её прилегания и свободное место вокруг крепления. Слишком длинный болт может упереться в соседнюю деталь, а слишком короткий — оставить недостаточное зацепление резьбы. Несовпадение гладкого участка с посадкой способно вызвать люфт либо помешать правильной сборке. Для измерений удобны штангенциркуль и резьбомер; гайка должна соответствовать резьбе, а не навинчиваться с усилием.

Установка и проверка соединения

До разборки зафиксируйте технику от движения и обеспечьте доступ к креплению по руководству конкретного трактора. Сохраните расположение снятых деталей и элементов стопорения. Очистите отверстие и опорную поверхность, осмотрите их на овальность, задиры и трещины. Вместе с болтом проверьте гайку, а также шайбы и стопорящие детали, если они предусмотрены конструкцией. Повреждённую резьбовую пару заменяют; новый болт не устраняет износ отверстия или деформацию прилегающей поверхности.

При сборке болт должен занимать своё место без перекоса и принудительного забивания. Сначала наживите резьбовое соединение вручную, затем затяните его с моментом и в порядке, установленными руководством по ремонту. Восстановите штатное стопорение: оно не заменяет правильную затяжку. После сборки проверьте прилегание головки, фиксацию крепежа и отсутствие контакта выступающих частей с соседними деталями. Неверная посадка или слабое соединение могут привести к повторному ослаблению крепления и повреждению деталей дифференциала.
