Блок двигателя (картер) для дизельного мотоблока 188D

Блок двигателя (картер) для дизельного мотоблока 188D

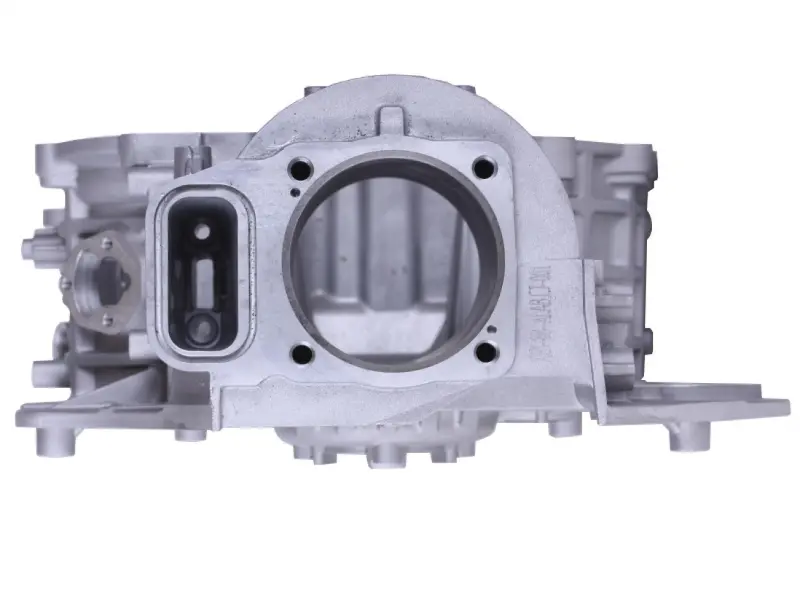

Литой алюминиевый корпус одноцилиндрового дизеля воздушного охлаждения серии 188D — основа всего мотора. Внутри него размещается кривошипно-шатунная группа, а снаружи на приливах и фланцах держатся цилиндр с головкой, боковая крышка, механизм газораспределения, топливная аппаратура и навесное оборудование. Картер задает соосность коленчатого и распределительного валов, удерживает объем масла и отводит тепло от подшипниковых опор, поэтому именно его геометрия определяет, насколько ровно и долго будет работать собранный двигатель.

Конструкция включает круглый фланец под установку цилиндра с четырьмя отверстиями под шпильки, обработанные постели под опоры коленвала, плоскость разъема под боковую крышку с уплотнением, боковой прилив для контроля уровня масла и опорную площадку с крепежными отверстиями для монтажа двигателя на раму техники. Наружные ребра отливки увеличивают площадь охлаждения и повышают жесткость корпуса под нагрузкой, а обработанные привалочные плоскости отвечают за герметичность масляной полости.

Когда меняют блок двигателя

Причина замены обычно одна из четырех: трещина в отливке после перегрева, удара или замерзшего масла; разбитые посадочные гнезда подшипников коленвала после проворота или длительной работы с низким уровнем масла; сорванная резьба в отверстиях под шпильки цилиндра либо под крепеж крышки; повреждение привалочных плоскостей, из-за которого перестает держать уплотнение и появляется течь. Восстанавливать такой корпус наплавкой и расточкой на компактном дизеле обычно нецелесообразно — новая отливка возвращает заводскую геометрию опор и позволяет переставить в нее исправные коленвал, распредвал, поршневую группу, шестерни и крепеж.

Как подобрать деталь под свой двигатель

• Сверьте серию мотора: корпус рассчитан на дизели 188D с диаметром цилиндра 88 мм, поэтому блоки от 178F, 186F или 190N по посадочным размерам не подходят.
• Сравните исполнение носка коленвала на вашем двигателе — под конус или под шпонку: от этого зависит подбор вала и порядок сборки.
• Проверьте расположение и количество отверстий на опорной площадке, чтобы крепление совпало с рамой мотоблока, мототрактора или силовой установки.
• Осмотрите старую деталь по плоскости разъема и посадке боковой крышки: контур и длина крышки у разных исполнений отличаются.
• Уточните, используются ли на вашем моторе резьбовое отверстие под датчик давления масла и место под щуп, и подберите корпус с той же конфигурацией.
• Перед сборкой убедитесь, что уцелевшие детали — коленвал, распредвал, балансир, шестерни привода и подшипники — пригодны к повторной установке.

Сборка и первый запуск

Перед установкой деталей корпус промывают, продувают масляные каналы и убирают следы старого герметика с плоскостей разъема. Подшипники и сальники запрессовывают в чистые прогретые постели, коленвал и распредвал выставляют по меткам шестерен, после чего цилиндр и боковую крышку затягивают крест-накрест равномерным моментом. Прокладки ставят только новые, шпильки закручивают без перекоса, а по окончании сборки проверяют легкость проворота вала рукой — заедание указывает на перекос опор. Первый запуск выполняют на свежем масле с прогревом без нагрузки, чтобы приработать вкладыши и проконтролировать сухость разъемов.

Такой корпус берут при капитальном ремонте тяжелого дизельного мотоблока, мототрактора или стационарной силовой установки на базе 188D, а также как запасную основу, чтобы собрать рабочий мотор из уцелевших деталей. Если двигатель уже разобран и остальные компоненты в порядке, замена картера возвращает технике полноценный ресурс без переборки всего силового агрегата с нуля.
