Храповик кикстартера 4Т GY6 50 (ведущая часть) AMG-3

Храповик кикстартера 4Т GY6 50 (ведущая часть)

Ведущая часть храповика передает усилие от лапки кикстартера на пусковой механизм двигателя 4Т GY6 объемом 50 см³. Когда нога давит на лапку, вал кикстартера проворачивается, храповик выходит вперед по винтовым шлицам и входит в зацепление с ответной частью, раскручивая коленчатый вал до вспышки. Как только мотор завелся и начал раскручиваться сам, зацепление размыкается, а деталь возвращается в исходное положение. Именно от ее состояния напрямую зависит, схватит ли скутер с первого движения лапки или кикстартер будет проскальзывать вхолостую.

Что входит в конструкцию

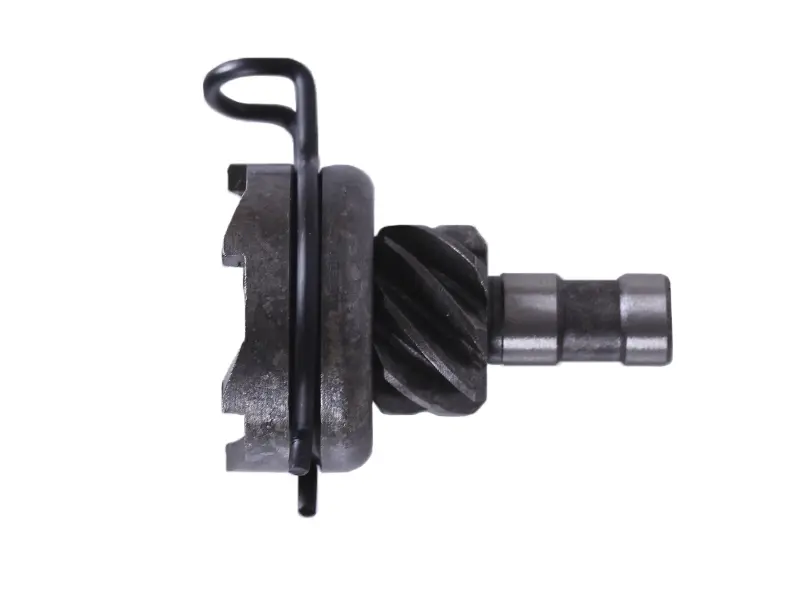

Деталь стальная, выполнена одним целым и совмещает косозубую шестерню, торцевые кулачки зацепления и посадочную часть вала. Косой зуб дает плавный вход в зацепление и большую площадь контакта, а торцевые кулачки принимают ударную нагрузку в момент резкого нажатия лапки. На корпусе установлена проволочная пружина-фиксатор: она удерживает храповик в отведенном положении и возвращает его после запуска двигателя, поэтому отдельно подбирать и ставить пружину при ремонте не нужно.

Преимущества

• Цельная стальная деталь — торцевые кулачки держат ударную нагрузку при резком нажатии на лапку и не сминаются за первые же запуски.
• Косозубая шестерня — зацепление входит мягко, без прикусывания и характерного проскакивания в момент пуска.
• Проволочная пружина установлена на месте — храповик стабильно выходит вперед и возвращается назад, а ремонт сводится к замене одной детали вместо перебора всего пускового механизма.

Когда меняют ведущую часть

Типичная картина износа знакома каждому владельцу скутера: лапка проваливается вниз без сопротивления, кикстартер срывается на середине хода, при запуске слышен металлический треск, а после нажатия лапка не возвращается наверх. Причина обычно в скругленных кулачках, разбитых шлицах или потерявшей упругость пружине. Затягивать с ремонтом не стоит: сработанный храповик быстро разбивает ответную часть и шестерни пускового механизма, и вместо одной недорогой позиции приходится перебирать весь механизм запуска под крышкой вариатора.

Как подобрать и установить

Позиция рассчитана на моторы семейства 4Т GY6 50 (139QMB), а также на родственные им 60 и 80 см³ с такой же схемой кикстартера. При подборе снимите старую деталь и сравните ее с новой по трем параметрам: число зубьев шестерни, число торцевых кулачков зацепления и общая длина вместе с посадочным хвостовиком. У самой распространенной версии для GY6-50/60/80 — восемь зубьев шестерни и шесть кулачков зацепления при посадочных размерах порядка 33 мм в диаметре и 48 мм по высоте.

Работы ведутся со снятой крышкой вариатора, поэтому заодно осмотрите ответную часть храповика, зубчатый сектор и возвратную пружину лапки: если ответная деталь тоже подъедена, менять их логичнее парой, иначе новый храповик быстро повторит судьбу старого. Перед сборкой очистите посадочное место, проверьте, что храповик свободно ходит по шлицам без закусывания, и убедитесь, что пружина возвращает его в исходное положение. Такой ремонт занимает немного времени и возвращает скутеру уверенный запуск ногой — то, что особенно выручает при севшем аккумуляторе или неисправном электростартере.
