Муфта сцепления для бензопилы Goodluck GL 3800 AMG

Муфта сцепления для бензопилы Goodluck GL 3800 передаёт вращение от двигателя к барабану сцепления и ведущей звёздочке цепи. Это центробежное сцепление: при повышении оборотов колодки расходятся и прижимаются к внутренней поверхности барабана, а при снижении оборотов пружины возвращают их обратно. Исправная муфта позволяет двигателю работать на холостом ходу без привода цепи.

Устройство муфты

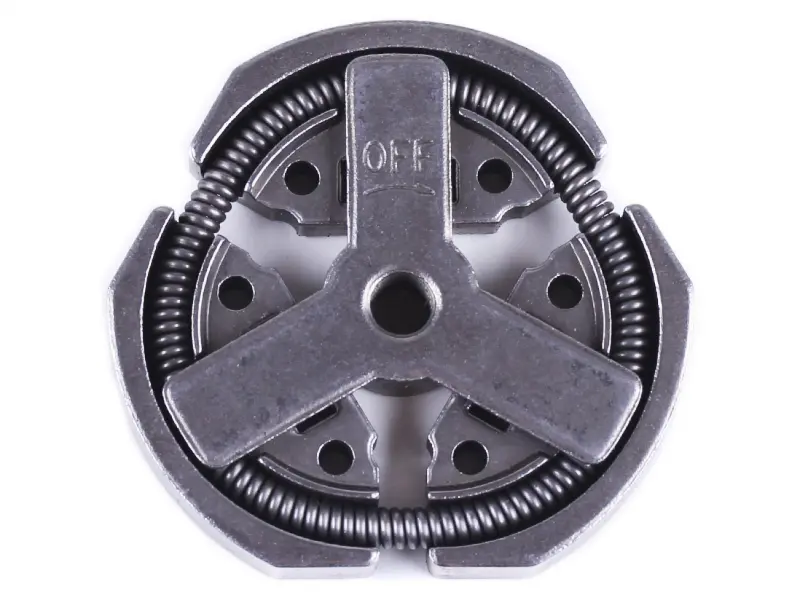

Конструкция включает три колодки по окружности, стягивающие пружины и центральную трёхлучевую часть с посадочным отверстием. Колодки работают в паре с барабаном: от состояния обеих контактных поверхностей зависит передача усилия без проскальзывания. На центральной части нанесены надпись OFF и стрелка. Обозначение OFF используют как ориентир при снятии, а направление работы инструментом сверяют с инструкцией к пиле.

Когда нужна замена

Муфту проверяют, если двигатель набирает обороты, а цепь под нагрузкой движется рывками или останавливается. Поводом для осмотра также служат перегрев в зоне сцепления, необычный звон и вращение цепи на холостом ходу. Эти признаки могут быть связаны не только с муфтой, поэтому до замены проверяют состояние барабана и правильность холостых оборотов. Трещины колодок, повреждённые крепления пружин и выраженная неравномерная выработка требуют особого внимания.

Проскальзывание нагревает контактные поверхности и ускоряет их износ. Поломка или ослабление пружины мешает колодкам своевременно отходить от барабана. Продолжать работу с такими повреждениями не стоит: новая нагрузка усугубляет износ сопряжённых деталей, а цепь может двигаться при отпущенном газе.

Что сверить при подборе

Сопоставьте снятую муфту с заменой по наружному диаметру, общей высоте, посадке на вал и расположению колодок. Отдельно проверьте резьбовое соединение: диаметр, шаг и направление резьбы должны совпадать. Учитывайте глубину размещения в барабане и зазоры при сборке. Одного сходства трёхлучевой формы недостаточно: несовпадение посадки не позволит правильно закрепить муфту, а неверная высота может вызвать касание соседних деталей.

Особенности установки

Работу выполняют на остывшей пиле с исключённым случайным запуском двигателя. Для доступа к сцеплению снимают закрывающие его детали в порядке, предусмотренном инструкцией, затем фиксируют коленвал подходящим приспособлением. Муфту отворачивают инструментом, рассчитанным на её конструкцию; удары по колодкам и зацепление за пружины могут повредить деталь.

При разборке осмотрите внутреннюю поверхность барабана, ведущую звёздочку и подшипник барабана. Детали с трещинами, глубокой выработкой или заеданием меняют по состоянию. Посадку очищают, а рабочие поверхности колодок и барабана оставляют без масла и смазки. Новую муфту устанавливают с соблюдением направления резьбы и момента затяжки из инструкции к пиле. После сборки проверяют отсутствие задеваний, неподвижность цепи на холостом ходу и её плавное включение при добавлении газа.
