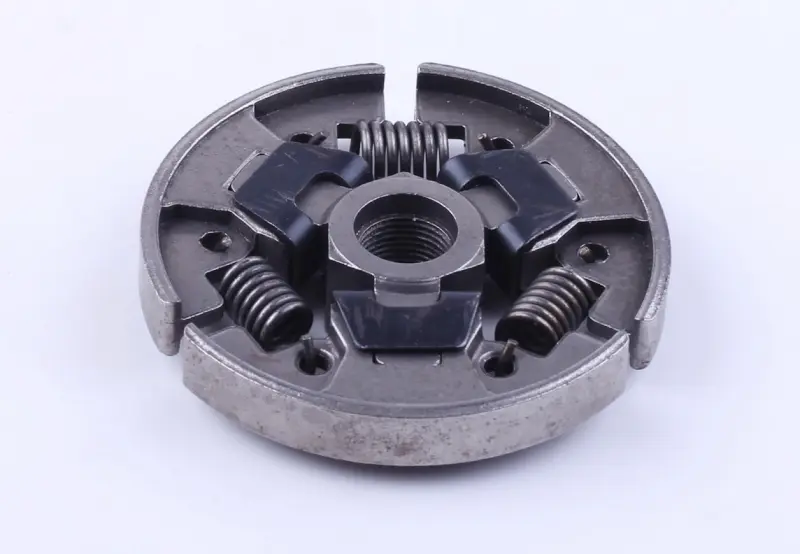

Муфта сцепления бензопилы Stihl MS 180 / MS 230 / MS 250 (три колодки, в сборе)

Муфта сцепления для бензопил Stihl MS 180, MS 230 и MS 250

Центробежная муфта связывает коленчатый вал двигателя с барабаном привода пильной цепи. На низких оборотах колодки стянуты пружинами к центру, барабан остаётся свободным, и цепь на холостом ходу стоит. Как только вы прибавляете газ, колодки расходятся, прижимаются к внутренней поверхности барабана и передают крутящий момент на ведущую звёздочку. От состояния этой детали напрямую зависит, уверенно ли пила тянет в пропиле и насколько спокойно ведёт себя на холостых.

Конструкция

Изделие собрано из трёх стальных колодок, стянутых витыми возвратными пружинами, и посажено на массивную ступицу с внутренней резьбой под коленвал. Колодки работают по фрикционной поверхности барабана, пружины возвращают их в исходное положение при сбросе газа. Поставляется узел уже собранным: пружины установлены, дополнительная подгонка перед монтажом не нужна.

Преимущества

• Три колодки с возвратными пружинами дают плавное включение привода и надёжную остановку цепи при сбросе оборотов.
• Полностью собранный узел ставится на вал целиком штатным инструментом — без подбора и отдельной установки пружин при ремонте.

На какие пилы подходит

Деталь рассчитана на бытовую платформу Stihl серии 1123, которая охватывает сразу несколько поколений моделей:

• MS 170 и MS 180, а также их предшественники 017 и 018;
• MS 210, MS 230 и MS 250, а также ранние 021, 023, 025;
• верхнерукояточные MS 190 T и MS 191 T;
• более поздние MS 231 и MS 251 той же платформы.

Оригинальный каталожный номер узла у Stihl — 1123 160 2050. По нему удобно сверять подбор, если год выпуска или точная модификация пилы неизвестны.

Когда пора менять

Муфта относится к расходным деталям силовой передачи и изнашивается вместе с барабаном и звёздочкой. Заменить её стоит, если появились такие симптомы:

• цепь продолжает вращаться на холостом ходу — пружины ослабли или колодки залипают в разведённом положении;
• двигатель набирает обороты, а цепь в пропиле останавливается: фрикционные поверхности сработались и проскальзывают;
• из-под боковой крышки слышен металлический стук, появилась вибрация или запах перегретого металла;
• на колодках видны задиры, сколы и следы перегрева, лопнула или слетела пружина.

Установка

Резьба муфты левая, поэтому откручивается она по часовой стрелке — это первое, о чём забывают при самостоятельном ремонте. Перед снятием поршень фиксируют стопором через свечное отверстие, чтобы не провернуть коленвал и не повредить кривошипно-шатунную группу; для откручивания используют ключ на 19 или штатный съёмник. Одновременно имеет смысл осмотреть барабан со звёздочкой и игольчатый подшипник: выработанный барабан быстро сточит новые колодки. Посадочные поверхности перед сборкой очищают от нагара, опилок и остатков старой смазки, а подшипник смазывают.

Как подобрать

Самый простой способ — сравнить новую муфту со снятой деталью: наружный диаметр по колодкам, диаметр и высоту ступицы, размер внутренней резьбы, количество колодок и пружин, общую толщину пакета. Если старый узел разрушен и мерить нечего, ориентируйтесь на модель пилы и каталожный номер платформы. Для пил этого класса замена муфты вместе с барабаном и подшипником — обычная процедура планового ремонта, которая возвращает инструменту нормальную тягу под нагрузкой и предсказуемое поведение на холостых оборотах.
