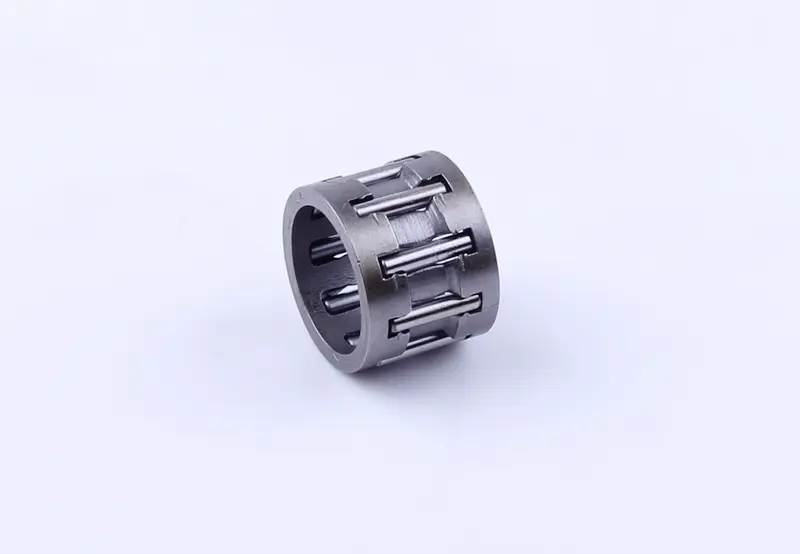

Сепаратор игольчатый 10x13x10 мм барабана сцепления для бензопилы Stihl MS 180

Сепаратор барабана сцепления 10x13x10 мм для Stihl MS 180

Опора качения, на которой барабан сцепления бензопилы вращается относительно коленчатого вала. Деталь надевается на шейку вала под барабан со звездочкой и принимает на себя всю нагрузку от привода цепи, поэтому от ее состояния зависят и легкость холостого хода, и ресурс самого вала.

Конструкция состоит из стальной обоймы-сепаратора и набора игольчатых роликов, разнесенных по окружности с равным шагом. Отдельных внутреннего и наружного колец здесь нет: беговыми дорожками служат шейка коленвала и внутренняя расточка барабана. Благодаря этому полноценная опора качения умещается в очень малый диаметр и держит высокие обороты почти без трения.

Как деталь работает в пиле

На холостых оборотах колодки сцепления стянуты пружиной, барабан не захватывается и стоит неподвижно относительно вращающегося вала — всю разницу скоростей отрабатывают ролики. Когда добавлен газ, колодки расходятся, барабан начинает вращаться вместе с валом и ведет цепь. За одну смену опора многократно переходит из режима свободного проскальзывания в режим совместного вращения, поэтому изнашивается быстрее большинства других деталей привода и относится к регулярно обслуживаемым.

Совместимость и подбор

Типоразмер 10x13x10 мм — один из самых распространенных в бытовых и полупрофессиональных пилах Stihl. Кроме MS 180 такая опора применяется в MS 170, 171, 181, 210, 211, 230, 250, 290, 291, 310 и 390; оригинальный каталожный номер этой позиции — 9512 933 2260. При подборе ориентируйтесь на три размера: 10 мм — посадка на шейку коленвала, 13 мм — наружный диаметр по роликам, 10 мм — ширина. Снятую деталь имеет смысл промерить штангенциркулем: если хотя бы один размер не совпадает, ролики пойдут с перекосом.

Преимущества

• Игольчатые ролики дают большую длину контакта при малом наружном диаметре — опора выдерживает нагрузку от цепи, не увеличивая габарит сцепления.
• Обойма удерживает ролики с равным шагом, поэтому нагрузка распределяется по всей окружности шейки вала и выработка идет медленнее.
• Открытая конструкция без колец пропускает смазку прямо к роликам, что упрощает обслуживание при каждом снятии барабана.

Когда пора менять

• цепь подергивается или начинает двигаться на холостом ходу;
• из-под крышки слышен металлический шелест или визг, нарастающий с оборотами;
• барабан ощутимо болтается на валу либо, наоборот, проворачивается туго и рывками;
• на шейке коленвала и внутри барабана появились задиры и следы перегрева;
• ролики потемнели, потеряли подвижность или обойма деформирована.

Установка

Снимите боковую крышку, шину и цепь, отпустите тормоз, демонтируйте барабан со звездочкой. Шейку вала и посадочное место в барабане очистите от старой смазки и продуктов износа, осмотрите на выработку. Перед сборкой заложите в ролики консистентную смазку, наденьте деталь на вал без перекоса, верните барабан и стопорную шайбу на место. Менять опору логично вместе с изношенным барабаном: новые ролики в разбитой расточке прослужат заметно меньше.

Запасной сепаратор пригодится каждому, кто пилит регулярно: замена занимает несколько минут и не требует специнструмента, а сделанная вовремя, она сохраняет и коленвал, и барабан со звездочкой.
