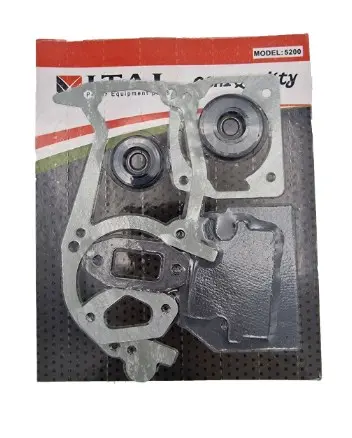

Набор прокладок и сальников для бензопил Goodluck GL4500/5200

Набор прокладок и сальников для Goodluck GL4500/5200

Комплект предназначен для ремонта бензопил Goodluck серий GL4500 и GL5200. В него входят фигурные прокладки для неподвижных соединений двигателя и два сальника коленвала. Набор используют при разборке картера, снятии цилиндра, обслуживании впускной или выпускной части, когда старые уплотнения уже нельзя безопасно устанавливать повторно. Основные позиции собраны вместе, поэтому к ремонту можно подготовиться без отдельного подбора каждой прокладки.

Как работают уплотнения

В двухтактном двигателе герметичность картера и соединения цилиндра влияет на нормальное движение топливовоздушной смеси. Плоские прокладки уплотняют сопрягаемые поверхности картера, основания цилиндра, карбюраторного тракта и глушителя. Сальники выполняют другую задачу: сохраняют плотность в местах выхода вращающегося коленвала из картера. Исправные уплотнения помогают исключить нежелательный подсос воздуха и утечки через обслуживаемые стыки, поддерживая нормальный запуск, устойчивый холостой ход и корректную настройку двигателя.

Сам комплект не заменяет диагностику. Затрудненный запуск, нестабильные обороты или следы подтекания могут иметь несколько причин. Перед разборкой следует проверить состояние соединений, а после обнаружения негерметичного участка заменить относящиеся к нему детали. Набор особенно уместен при полном вскрытии двигателя: доступ к большинству точек уплотнения уже открыт, и старые обжатые прокладки не приходится оставлять до следующего ремонта.

Что входит и где применяется

• Фигурные прокладки картера и цилиндра предназначены для плоских разъемных соединений корпуса двигателя и основания цилиндра.
• Прокладки впуска и выпуска используются в соединениях карбюраторного тракта и глушителя, где должны совпадать проходные окна и крепежные отверстия.
• Два сальника коленвала устанавливаются по сторонам вала и сохраняют герметичность при его вращении.

Элементы отличаются контуром и расположением отверстий, поскольку каждый рассчитан на свое место установки. Их нельзя переставлять между соединениями, подрезать по месту или перекрывать ими проходные окна. До начала сборки разложите детали по назначению и сопоставьте их со снятыми уплотнениями.

Как проверить совместимость

Основной ориентир — бензопила Goodluck GL4500 или GL5200, однако внутри распространенных серий встречаются конструктивные исполнения. Сравните контур каждой старой прокладки, количество и положение крепежных отверстий, форму каналов и окон. Для сальников отдельно проверьте внутренний и наружный диаметры, высоту, посадочное место в картере и диаметр участка коленвала. Обозначение модели без такого сравнения не гарантирует правильную посадку. Деталь с несовпадающим отверстием нельзя растягивать, смещать или дорабатывать: это нарушит перекрытие стыка.

Рекомендации по установке

Сопрягаемые поверхности очищают от фрагментов прежней прокладки, нагара и загрязнений, затем обезжиривают, не оставляя царапин и заусенцев. Одновременно проверяют плоскости на повреждения, а участки коленвала под кромками сальников — на выраженные канавки. Новое уплотнение не устранит дефект корпуса или изношенную поверхность вала.

Прокладки устанавливают без складок и смещения, с полным совпадением каналов и крепежа. Сальники запрессовывают ровно, не повреждая кромку и пружину; направление установки сверяют с расположением снятых деталей или ремонтной схемой конкретного двигателя. Герметик применяют только там и в том количестве, которое предусмотрено инструкцией по ремонту: избыток состава способен попасть внутрь канала. Крепеж затягивают равномерно с моментом для соответствующего соединения. После сборки проверяют герметичность двигателя и только затем выполняют окончательную настройку бензопилы.
